OXE WellCam 45 DualCam -150M 30Bar MultiCam Control Box - Elektrická otočná hlava kamery s dvojitým pohledem (boční/dolní)

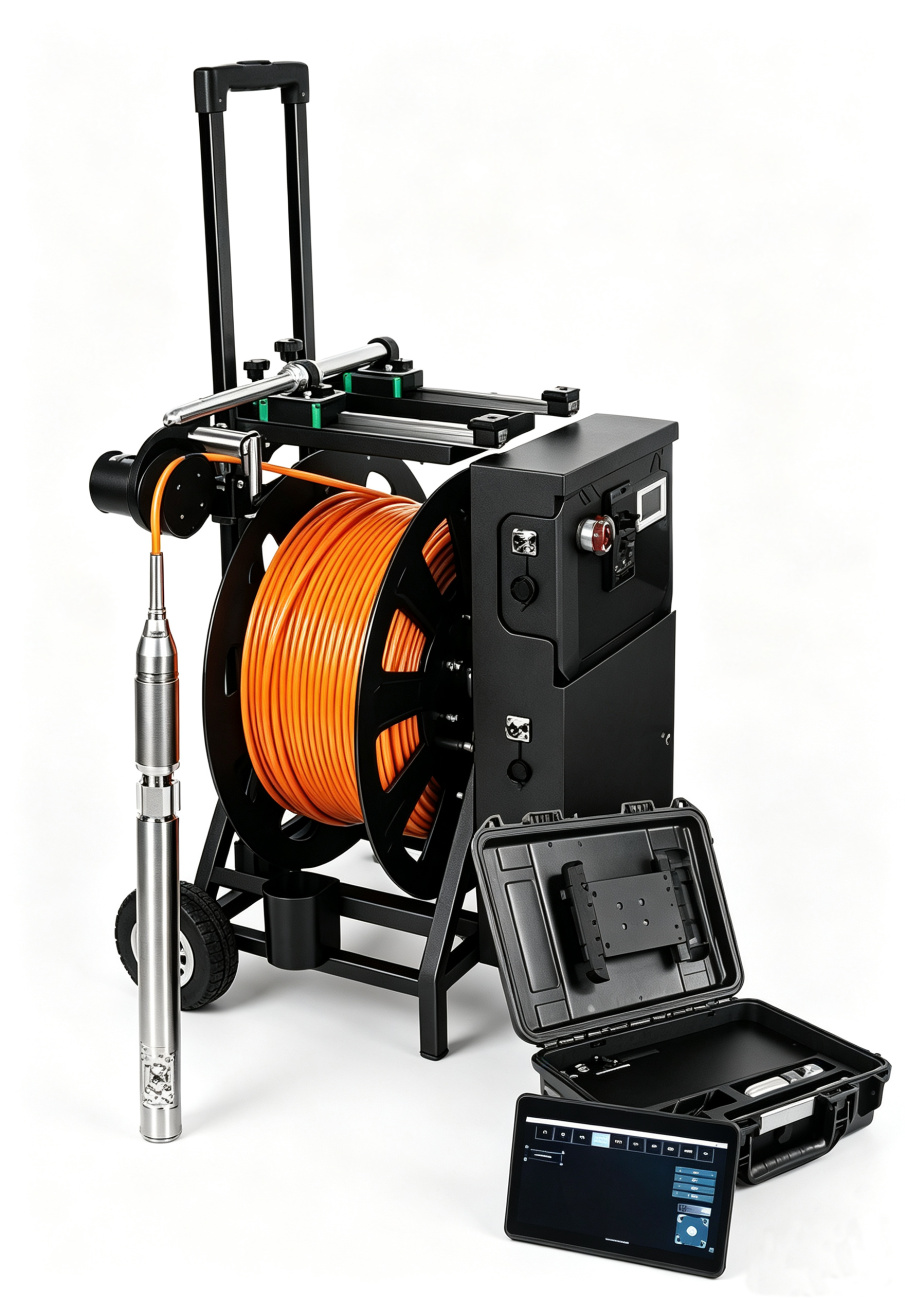

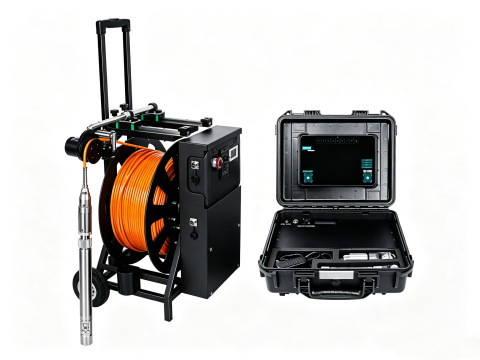

OXE WellCam 45 DualCam 150M 30Bar MultiCam Control Box

Profesionální inspekční systém je určen pro kontrolu hlubokých vrtů, studní a dalších svislých prostor. Kamerová hlava o průměru 45 mm využívá dva samostatné objektivy, které poskytují spodní a boční pohled na kontrolované místo. Elektrické otáčení boční kamery v rozsahu 360° umožňuje důkladně prohlédnout stěny po celém obvodu a zaměřit se na případné praskliny, usazeniny nebo další závady. Oba objektivy doplňuje vlastní sada šesti výkonných LED diod, která zajišťuje osvětlení tmavých prostor.

Odolná kamerová hlava z nerezové oceli se safírovým sklem je připravena pro práci pod vodou až do tlaku 30 bar. Systém je vybaven 150m flexibilním kabelem s kevlarovým vyztužením, elektrickým navíjením, regulací rychlosti a digitálním počítadlem délky. MultiCam Control Box s odolným 10,1" tabletem R7 umožňuje sledovat živý obraz, ovládat kameru a pořizovat fotografie i videozáznamy. Software ITS Reports s doživotní licencí slouží ke správě získaných dat, tvorbě inspekčních zpráv podle normy EN 13508-2 a jejich exportu do formátu PDF.

Řídicí jednotku OXE MultiCam Control Box s odolným Android tabletem si můžete prohlédnout a zakoupit také jako samostatný produkt.

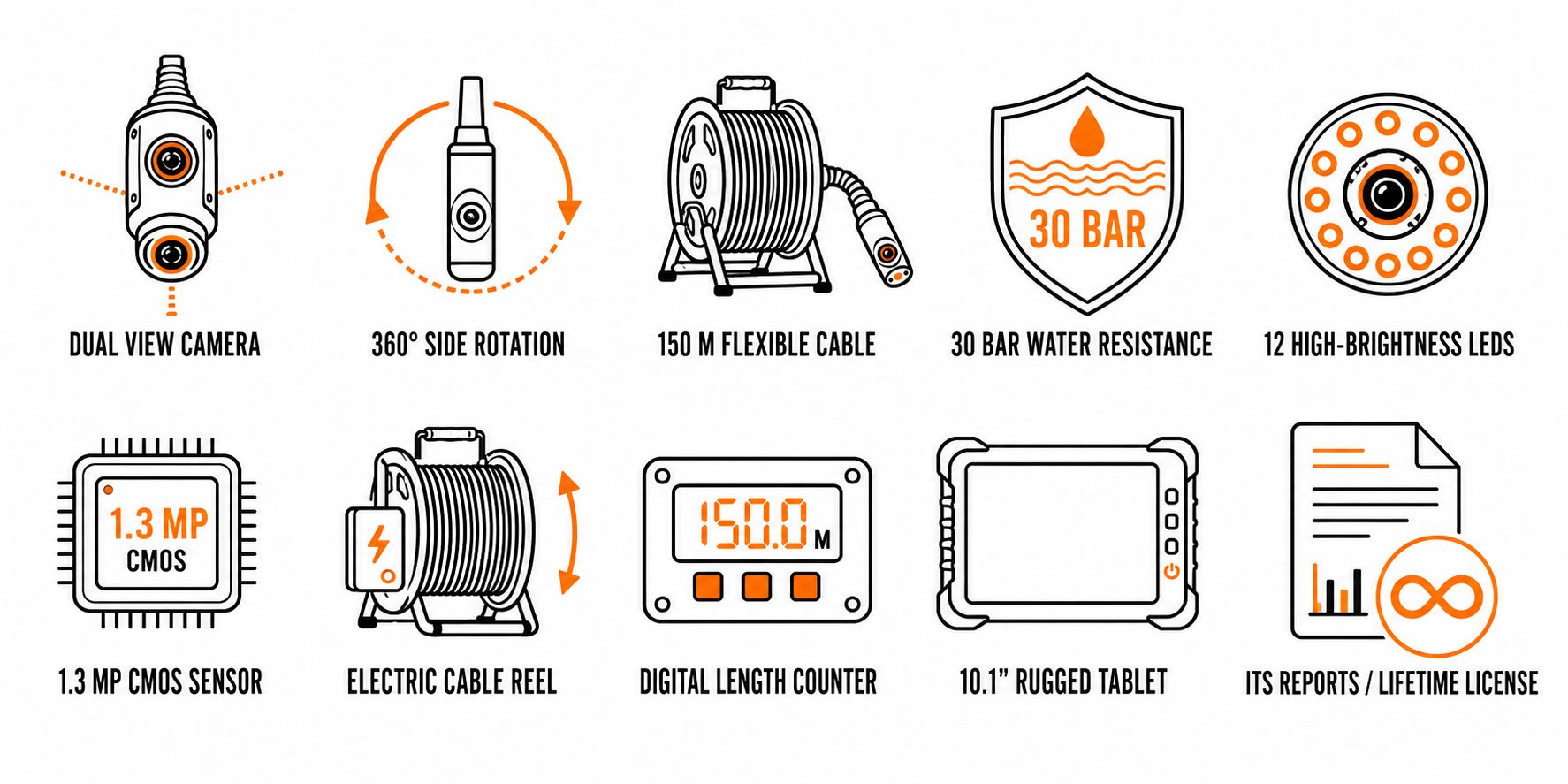

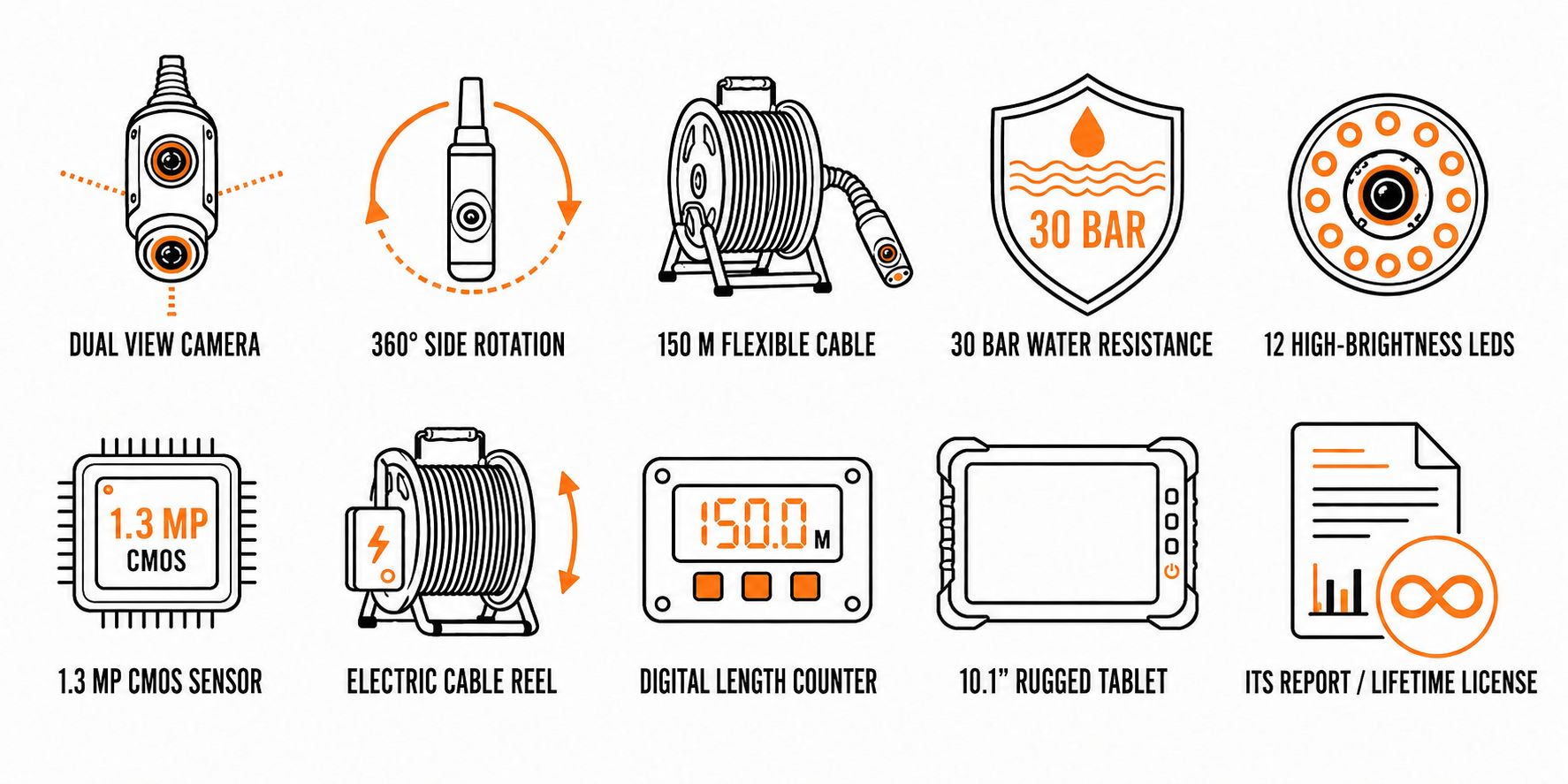

Hlavní funkce

• Dvojitý pohled pomocí spodní a boční kamery
• Elektrické otáčení bočního pohledu o 360°
• 45mm kamerová hlava z nerezové oceli
• Obrazový snímač 1/3" CMOS s rozlišením 1,3 Mpx
• Záznam obrazu v rozlišení 720p
• Odolnost vůči tlaku vody až 30 bar
• Safírové sklo chránící objektivy
• Celkem 12 výkonných LED diod – 6 pro každý objektiv
• Zorný úhel kamer 120°
• 150m flexibilní kabel o průměru 8 mm
• Kabel z bezkyslíkaté mědi s polyuretanovým pláštěm a kevlarovým vyztužením
• Elektrické odvíjení a navíjení kabelu s regulací rychlosti
• Nouzová brzda elektrického navijáku
• Digitální počítadlo délky s možností zobrazení metrů nebo stop
• Nastavitelný vodicí prvek v rozsahu Ø 60–420 mm
• MultiCam Control Box s provozní dobou přibližně 7 hodin
• Odolný 10,1" tablet R7 se systémem Android 13
• Pořizování fotografií ve formátu JPEG a videí ve formátu MP4
• Připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a 4G LTE
• Software ITS Reports s doživotní licencí
• Tvorba inspekčních zpráv podle normy EN 13508-2
• Export vytvořených zpráv do formátu PDF

Dvojitý pohled pro důkladnou kontrolu

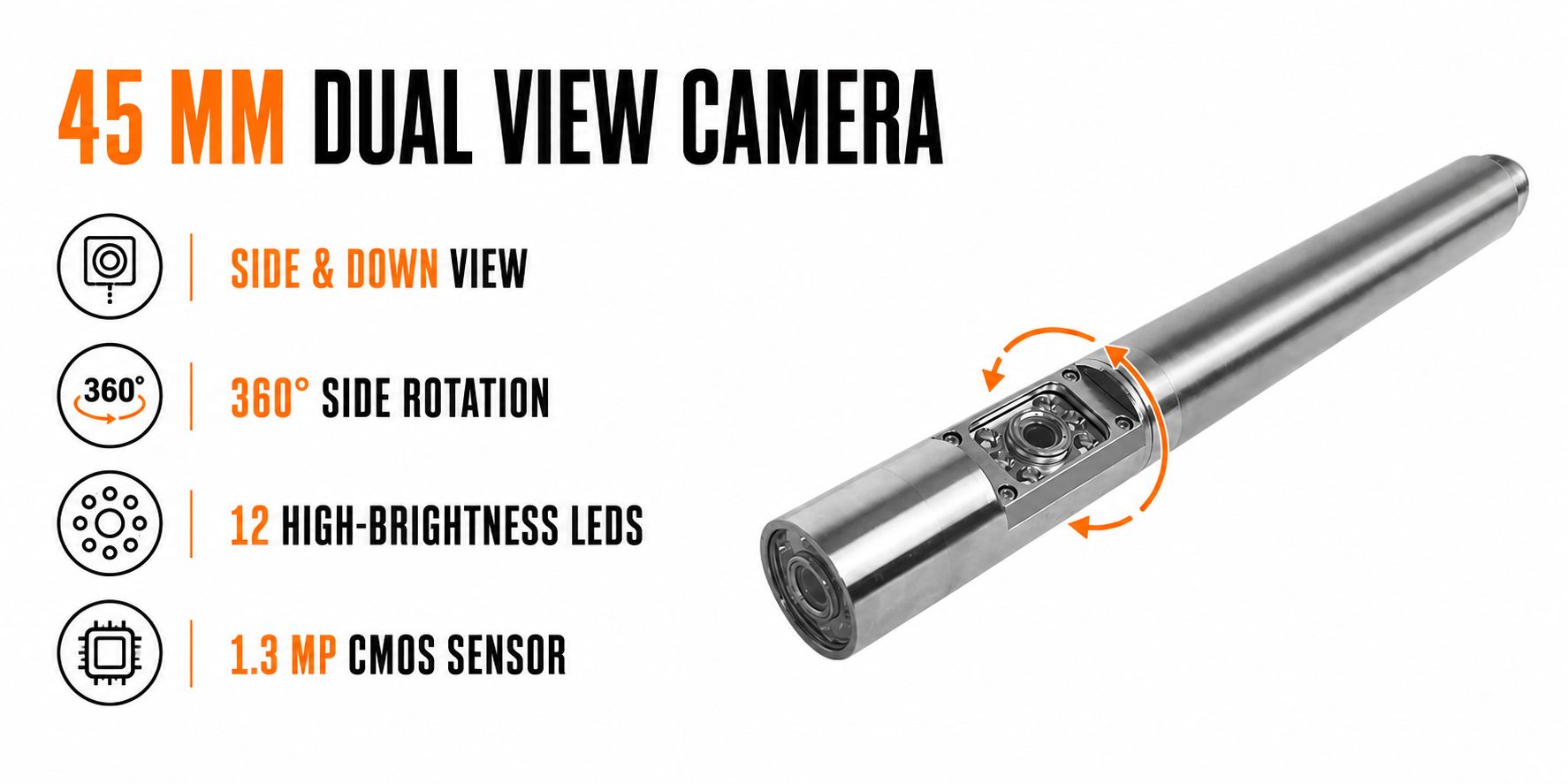

Kamerová hlava o průměru 45 mm je vybavena dvěma samostatnými objektivy, které poskytují spodní a boční pohled na kontrolovaný prostor. Spodní kamera sleduje směr pohybu sestavy, zatímco boční kamera umožňuje detailně prohlížet stěny vrtu nebo studny. Technik tak získává ucelenější přehled a může snadněji odhalit praskliny, usazeniny, netěsnosti i další závady.

Elektrické otáčení boční kamery o 360°

Boční kameru lze elektricky otáčet v rozsahu 360°, což umožňuje postupně kontrolovat celý obvod inspektovaného prostoru. Směr pohledu se ovládá prostřednictvím tabletu, takže není nutné otáčet kabelem ani celou kamerovou hlavou. Obsluha se může během práce zastavit u nalezeného problému, pohodlně upravit úhel záběru a pořídit potřebnou obrazovou dokumentaci.

Přehledný obraz a samostatné LED osvětlení

Oba objektivy využívají obrazový snímač 1/3" CMOS s rozlišením 1,3 Mpx a zorným úhlem 120°. Spodní i boční kameru doplňuje šest výkonných LED diod, celkem je tedy k dispozici 12 LED diod. Samostatné osvětlení obou směrů pohledu pomáhá zachovat dobrou viditelnost i v hlubokých vrtech, studnách a dalších místech bez přirozeného světla.

Odolnost pro práci pod vodou do 30 bar

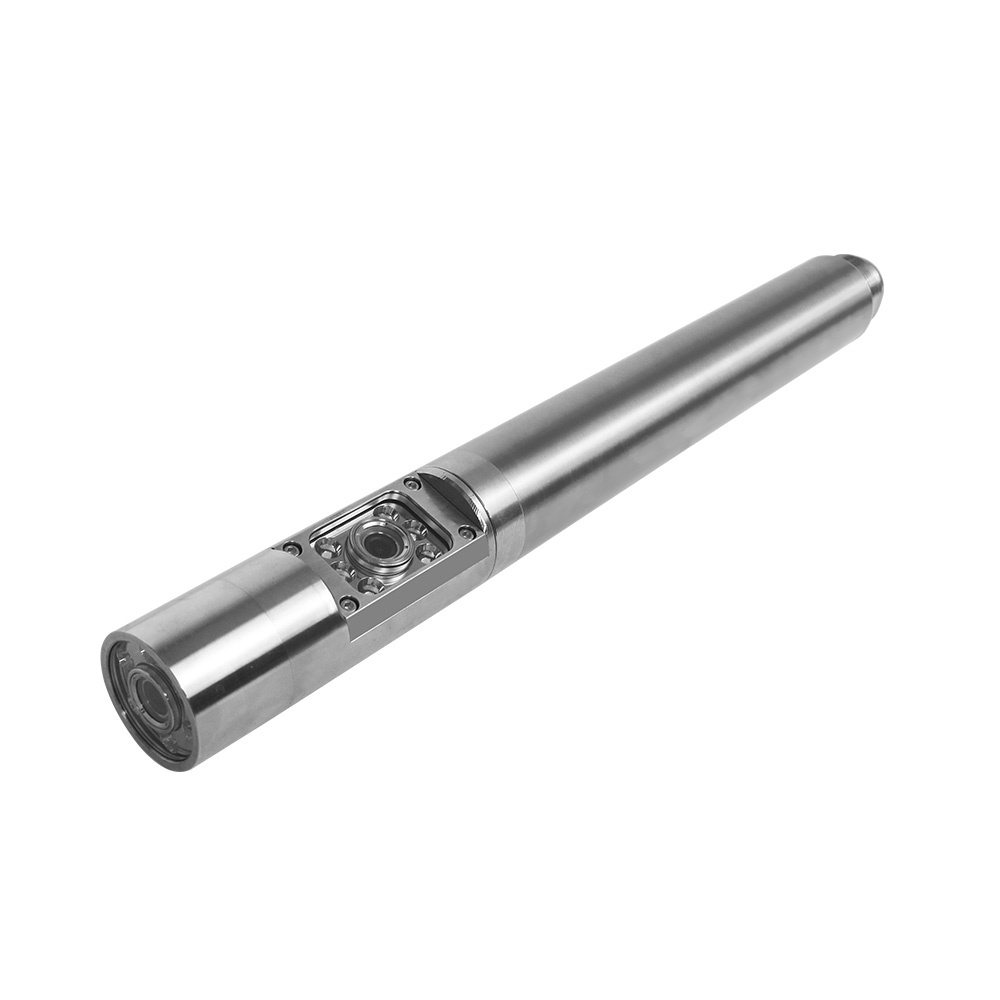

Kamerová hlava je vyrobena z odolné nerezové oceli a její objektivy chrání safírové sklo, které pomáhá odolávat poškrábání a mechanickému namáhání. Vodotěsné provedení IP68 je určeno pro práci pod vodou až do tlaku 30 bar. Robustní konstrukce tak umožňuje provádět profesionální inspekce hlubokých vrtů a studní v náročných pracovních podmínkách.

Dosah až 150 metrů

Sestava je vybavena 150m flexibilním kabelem o průměru 8 mm, který umožňuje spustit kamerovou hlavu do značné hloubky. Kabel využívá vodiče z bezkyslíkaté mědi, odolný polyuretanový plášť a kevlarové vyztužení. Tato konstrukce spojuje potřebnou flexibilitu s mechanickou odolností a pomáhá chránit vedení při opakovaném používání v terénu.

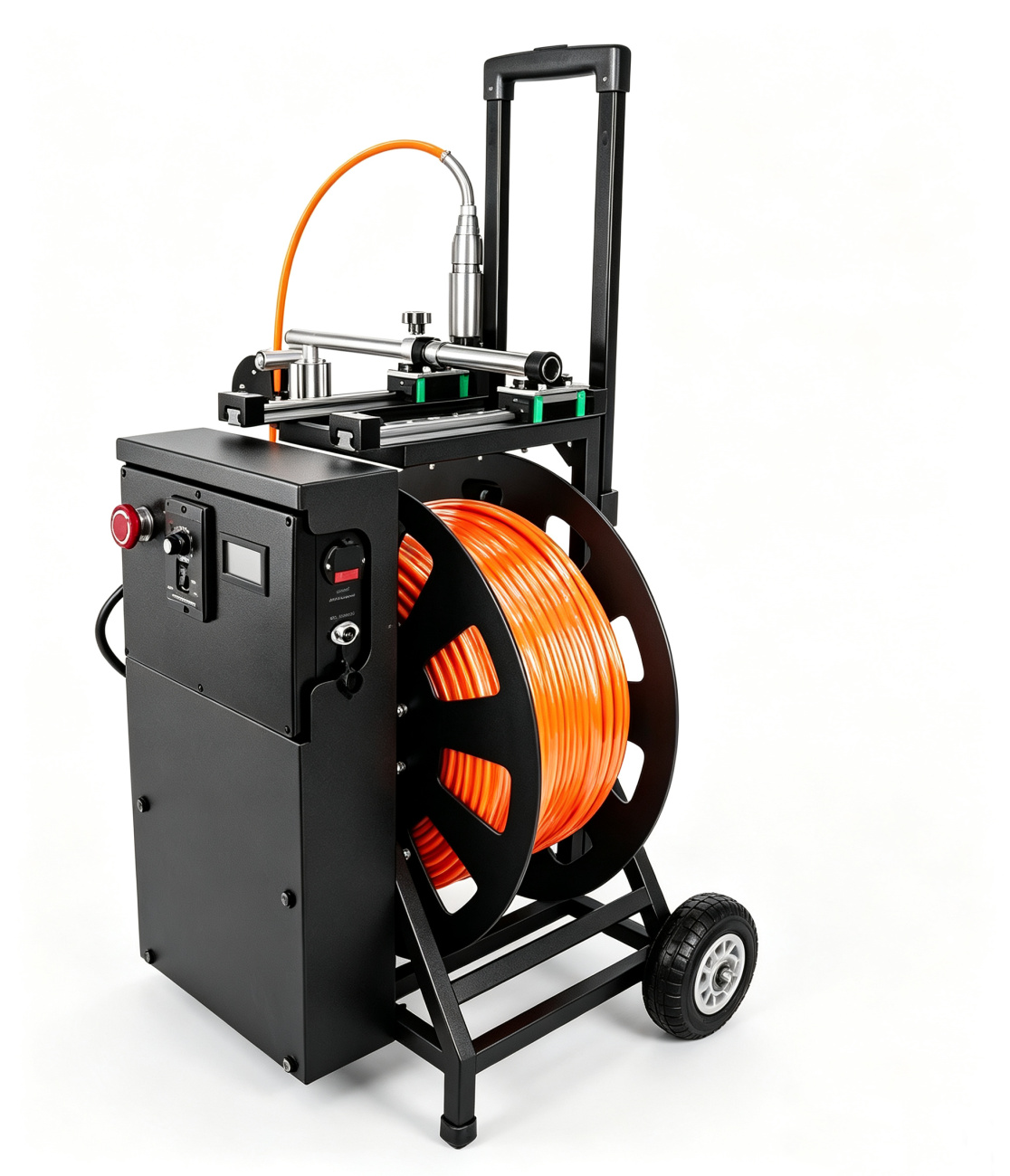

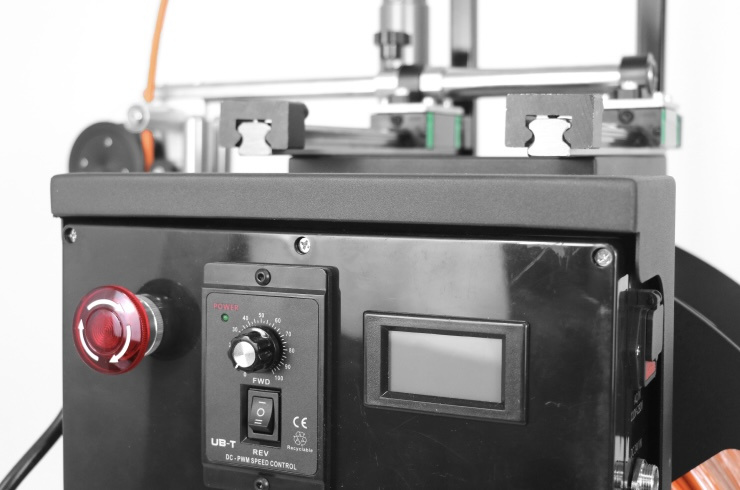

Elektrický naviják s regulací rychlosti

Elektrický naviják zajišťuje pohodlné spouštění i vytahování dlouhého kamerového kabelu a výrazně usnadňuje práci obsluhy. Rychlost odvíjení a navíjení lze regulovat podle aktuální situace a požadované přesnosti kontroly. Konstrukce je vybavena také nouzovou brzdou a kolečky, která usnadňují přesun celé sestavy na místo inspekce.

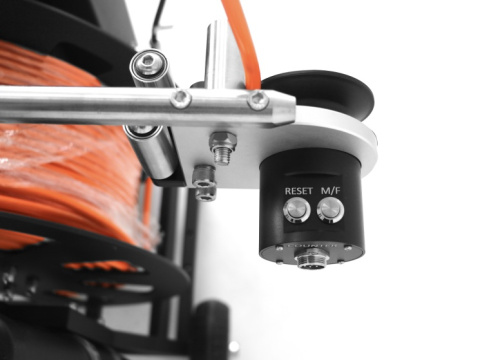

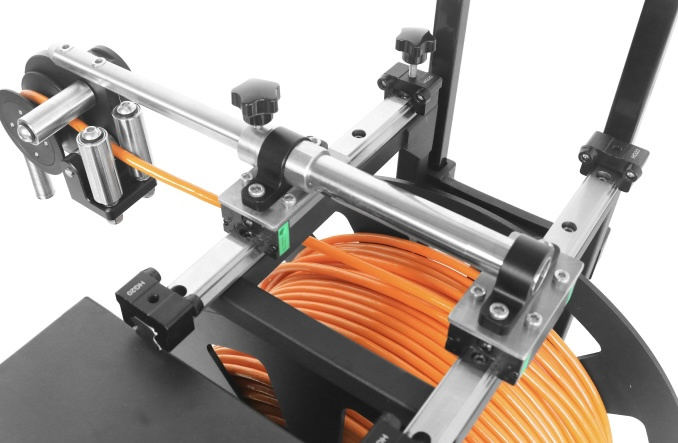

Digitální měření hloubky a stabilní vedení kamery

Integrované digitální počítadlo průběžně sleduje délku odvinutého kabelu a zobrazuje naměřenou hodnotu v metrech nebo stopách. Obsluha tak může přesněji určit hloubku, ve které byla závada nalezena, a uvést ji v inspekční zprávě. Nastavitelný vodicí prvek v rozsahu Ø 60–420 mm pomáhá stabilizovat kamerovou hlavu a udržovat ji ve vhodné poloze.

Odolný tablet a kompletní ovládání systému

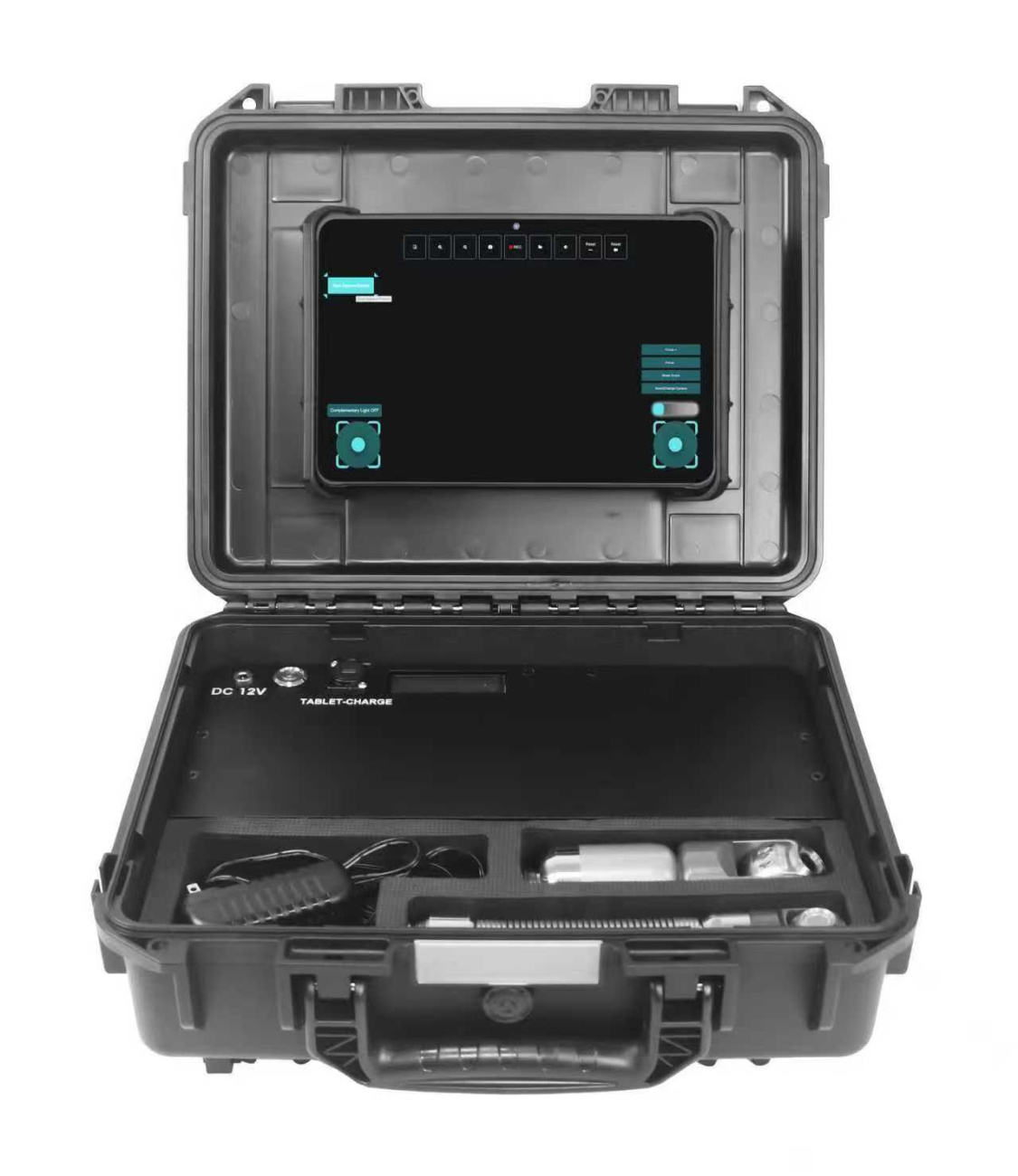

MultiCam Control Box je dodáván s odolným 10,1" tabletem R7 se systémem Android 13, který slouží ke sledování obrazu a ovládání připojeného kamerového systému. Na tabletu lze přepínat pohledy, otáčet boční kamerou a pořizovat fotografie ve formátu JPEG i videozáznamy ve formátu MP4. Displej podporuje ovládání v pracovních rukavicích a tablet nabízí připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a 4G LTE.

Profesionální dokumentace s ITS Reports

Software ITS Reports s doživotní licencí umožňuje získaná data přehledně spravovat a využít je pro profesionální dokumentaci provedené kontroly. Uživatel může vytvářet inspekční zprávy podle normy EN 13508-2, doplňovat do nich údaje o zakázce i nalezených závadách a následně je exportovat do formátu PDF. Výslednou zprávu lze jednoduše archivovat nebo předat zákazníkovi.

Obsah balení

• 45mm otočná kamerová hlava s dvojitým pohledem
• Elektrický naviják se 150m kabelem
• MultiCam Control Box
• Odolný tablet R7
• Software ITS Reports s doživotní licencí
• Propojovací videokabel s 6pinovým konektorem
• Propojovací kabel počítadla délky s 8pinovým konektorem
• Kabel USB-C / USB-C
• Nastavitelný vodicí prvek kamerové hlavy
• Nabíjecí adaptér řídicí jednotky
• Nabíječka tabletu
• Uživatelské návody
• Kabely elektrického pohonu navijáku
• Napájecí kabel
• Čisticí utěrka
• Brašna na nářadí
• Testovací kabel
