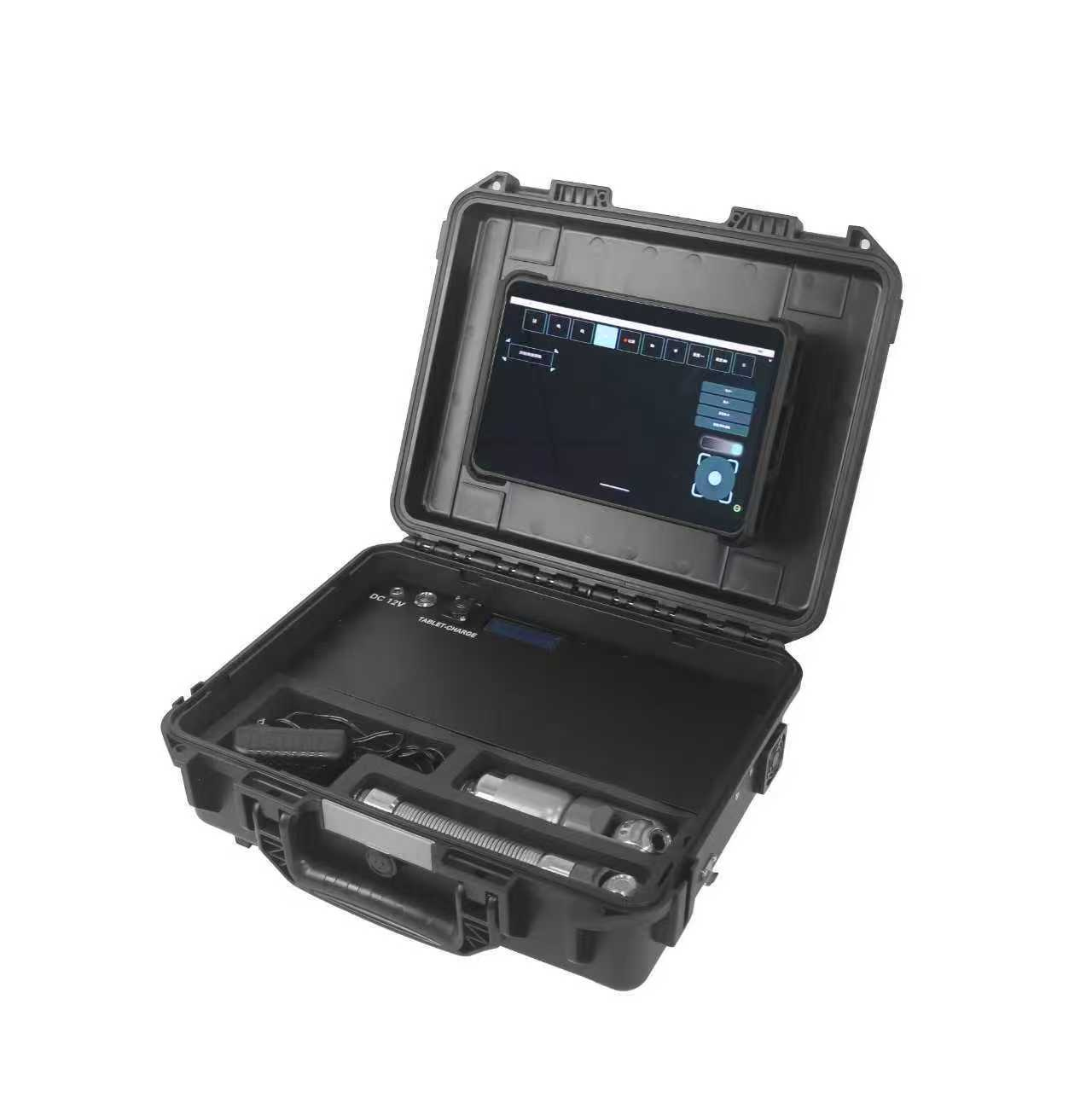

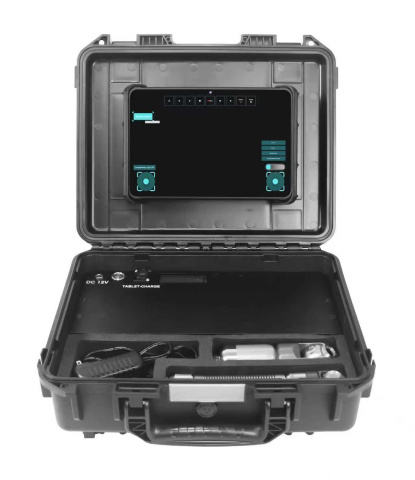

OXE MultiCam Control Box – řídicí jednotka pro inspekční kamery s odolným Android tabletem

OXE MultiCam Control Box – řídicí jednotka pro inspekční kamery

Profesionální řídicí jednotka umožňuje ovládání kompatibilních inspekčních kamer, kamerových hlav a kabelových navijáků. Nabízí sledování obrazu v reálném čase, pořizování fotografií a videí, digitální zoom, nastavení obrazu i správu získaných dat přímo v terénu.

Součástí sestavy je odolný 10,1" tablet R7 se systémem Android a software ITS Reports s doživotní licencí. Umožňuje vést evidenci zákazníků a provedených inspekcí, zobrazit potrubí a polohu závad ve 3D a vytvářet inspekční zprávy podle normy EN 13508-2 s exportem do formátu PDF. Celá sestava je uložena v praktickém ochranném kufru pro bezpečnou přepravu a používání v náročných pracovních podmínkách.

Hlavní funkce

• Sledování obrazu z inspekční kamery v reálném čase
• Ovládání kompatibilních kamerových hlav a kabelových navijáků
• Pořizování fotografií a videozáznamů
• Digitální zoom v rozsahu 100–200 %
• Odolný 10,1" tablet R7 se systémem Android
• Nastavení jasu, kontrastu, sytosti a redukce šumu
• Měřicí mřížka a možnost vkládání poznámek do obrazu
• Evidence zákazníků, inspekcí a pořízených dat
• Připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a 4G LTE
• Přístup k systému z telefonu nebo počítače připojeného k Wi-Fi boxu
• Software ITS Reports s doživotní licencí
• Tvorba inspekčních zpráv podle normy EN 13508-2
• Export vytvořených zpráv do formátu PDF
• 3D zobrazení potrubí a polohy zjištěných závad
• Zaznamenání GPS polohy a synchronizace dat s Google Drive
• Výdrž řídicí jednotky přibližně 7 hodin
• LCD displej zobrazující provozní a nabíjecí údaje
• Konektory pro kameru a počítadlo metrů
• Vestavěný ventilátor s ochranou proti prachu
• Praktický ochranný kufr pro přepravu a používání v terénu

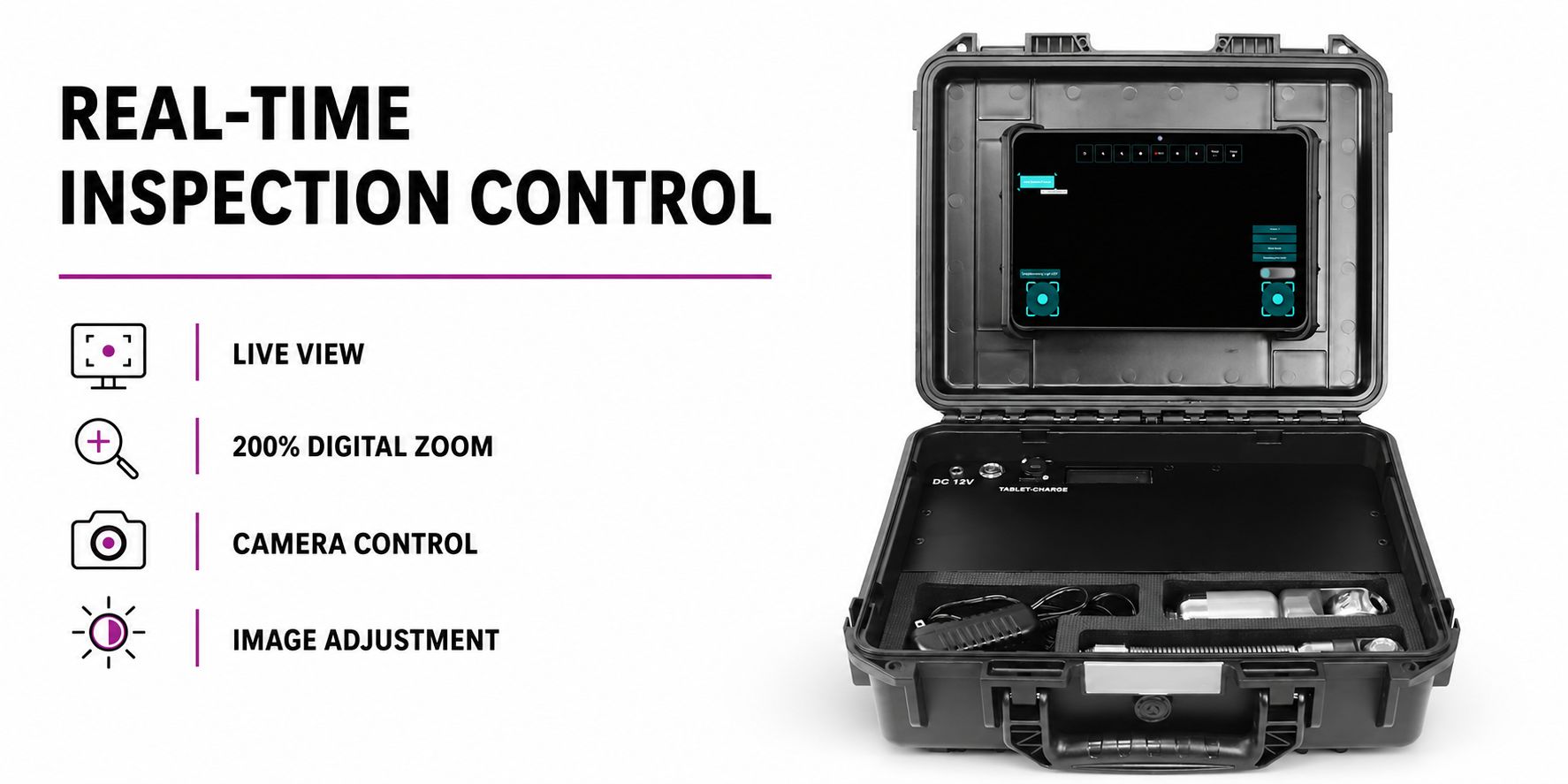

Centrální ovládání inspekčního systému v reálném čase

MultiCam Control Box slouží jako centrální řídicí jednotka pro propojení kompatibilních kamerových hlav a kabelových navijáků. Prostřednictvím dotykového tabletu umožňuje sledovat průběh inspekce v reálném čase, regulovat LED osvětlení a podle možností připojené kamery ovládat její natočení, zaostření nebo přepínání obrazu. Technik může využít také digitální zoom v rozsahu 100–200 %, měřicí mřížku, vkládání poznámek do obrazu a nastavení jasu, kontrastu, sytosti či redukce šumu. Během práce tak získává podrobný přehled o kontrolovaném prostoru a může rychle reagovat na zjištěný stav potrubí nebo jiného inspektovaného místa.

Software ITS Reports s doživotní licencí

Předinstalovaný software ITS Reports s doživotní licencí usnadňuje celý průběh inspekce od založení zákazníka až po zpracování výsledné dokumentace. Umožňuje vést databázi klientů, spravovat uskutečněné kontroly, evidovat fotografie a videa a dodatečně upravovat již vytvořené zprávy. Program pracuje lokálně přímo na tabletu, takže základní funkce zůstávají dostupné i při práci mimo kancelář. Aktualizace softwaru lze instalovat přímo do tabletu, díky čemuž může být systém průběžně rozšiřován o nové funkce a jazykové verze.

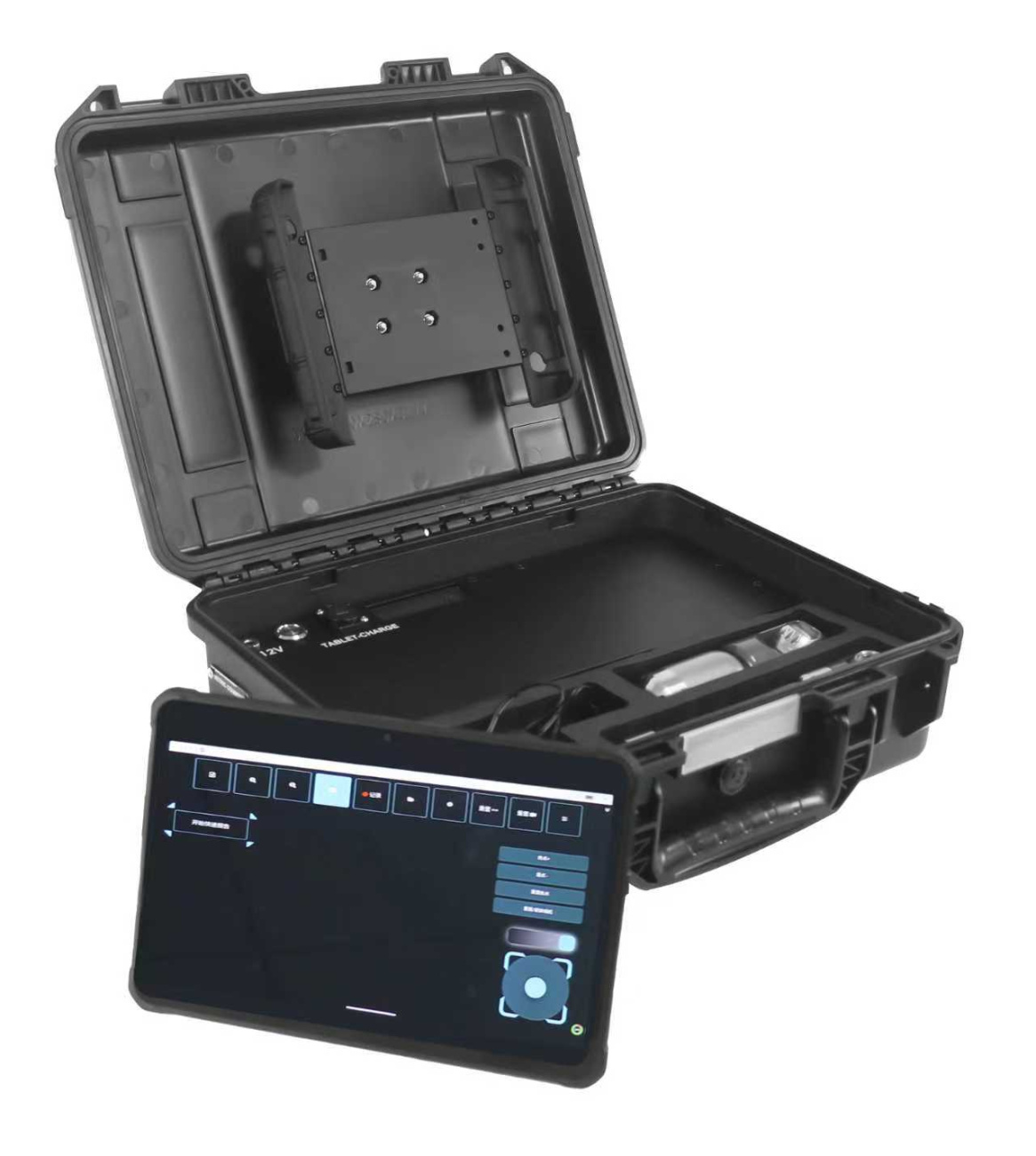

Odolný 10,1" tablet R7 se systémem Android

Součástí řídicí jednotky je odolný tablet Rugged R7 s 10,1" dotykovým displejem a operačním systémem Android 13. Nabízí interní úložiště o kapacitě 256 GB, podporu paměťových karet až do 2 TB a operační paměť až 12 GB. Displej s rozlišením 800 × 1 280 px a jasem 500 cd/m² poskytuje dobře čitelný obraz při práci v terénu. Konstrukce tabletu splňuje stupně krytí IP68 a IP69K a požadavky normy MIL-STD-810H, takže je připravena na náročné pracovní podmínky. Všechny funkce se ovládají prostřednictvím dotykové obrazovky a její elektronické klávesnice.

Pořizování fotografií a videozáznamů přímo v terénu

Během inspekce lze přímo z živého obrazu pořizovat fotografie ve formátu JPEG a videozáznamy ve formátu MP4. K jednotlivým záznamům je možné doplnit poznámky a přiřadit je ke konkrétnímu zákazníkovi, inspekci nebo zjištěné závadě. Software přehledně ukládá pořízené fotografie, videa a další související data, takže je má technik k dispozici ihned v terénu i při následném zpracování dokumentace. Pořízené podklady mohou být následně využity při tvorbě inspekčních zpráv nebo předány zákazníkovi jako přehledný doklad o provedené kontrole.

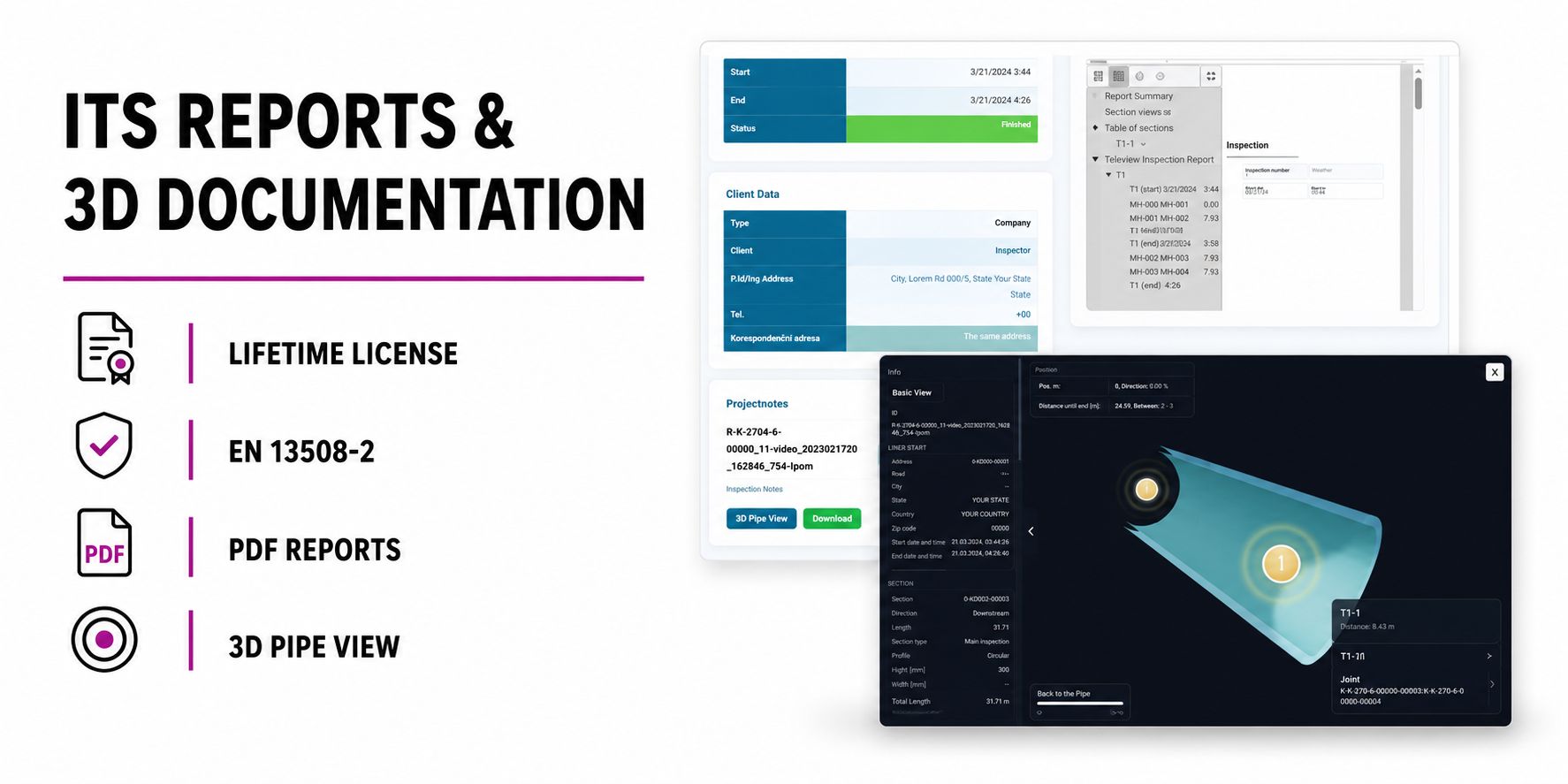

Inspekční zprávy a 3D zobrazení potrubí

ITS Reports umožňuje vytvářet profesionální inspekční zprávy podle normy EN 13508-2 a exportovat výslednou dokumentaci do formátu PDF. Při kontrole lze zaznamenávat jednotlivé úseky potrubí, místa závad a související obrazové podklady. Po dokončení inspekce software automaticky vytvoří přehlednou zprávu a 3D vizualizaci potrubí, ve které lze sledovat polohu zaznamenaných problémů. Vytvořené zprávy je možné následně upravovat, doplňovat a archivovat pro další práci nebo předání zákazníkovi.

Připojení, GPS a bezpečná správa dat

Tablet podporuje připojení prostřednictvím Wi-Fi, Bluetooth 5.1 a mobilní sítě 4G LTE. Umožňuje zaznamenat GPS polohu a adresu prováděné inspekce, což usnadňuje přesnou evidenci jednotlivých zakázek. Fotografie, videa a vytvořené zprávy lze synchronizovat s Google Drive a bezpečně zálohovat pro další zpracování. Po připojení telefonu nebo počítače k Wi-Fi síti řídicího boxu je možné otevřít rozhraní ITS Reports také ve webovém prohlížeči a pracovat s inspekčními daty na dalším zařízení.

Praktické konektory, dlouhá výdrž a ochranný kufr

Řídicí jednotka je vybavena samostatnými konektory pro kamerový systém a počítadlo odvinuté délky kabelu. Integrovaný LCD displej poskytuje přehled o stavu baterie a nabíjení, zatímco vestavěný ventilátor s ochranou proti prachu pomáhá udržovat stabilní provoz elektroniky. Vestavěný akumulátor nabízí přibližně 7 hodin provozu a jeho úplné nabití trvá přibližně 3 hodiny. Celá jednotka o rozměrech 408 × 335 × 130 mm a hmotnosti 5,1 kg je zabudována do odolného kufru, který chrání zařízení během přepravy, skladování i používání v terénu.

Kompatibilita s inspekčními kamerami OXE

MultiCam Control Box lze propojit s několika profesionálními inspekčními systémy OXE. U kompatibilních sestav nahrazuje původní řídicí jednotku a umožňuje využívat dotykové ovládání, software ITS Reports a rozšířené funkce zpracování inspekčních dat.

Kompatibilní systémy:

• OXE InspCam Compact 40 - Pan Tilt 50 mm head 360
• OXE InspCam Compact 40 Pan Tilt 360
• OXE WellCam 45 DualCam -200M 30Bar
• OXE WellCam 50PT-200M-10 Bar

• OXE InspCam Compact 60 Pan Tilt 50 mm cable 9 mm ZOOM

Důležité upozornění: U systémů OXE WellCam podporuje současná verze MultiCam Control Boxu kabelový naviják s maximální délkou 150 metrů. Stávající 200m navijáky lze k jednotce fyzicky připojit, ale kvůli omezení AHD převodníku není při délce nad 150 metrů zaručen stabilní plnobarevný obraz. Pro spolehlivou kvalitu obrazu a správnou funkci systému je proto nutné použít kompatibilní 150m naviják Vicam.

Obsah balení

• MultiCam Control Box v ochranném kufru
• Odolný tablet Rugged R7
• Software ITS Reports s doživotní licencí – 1 licence
• Kabel USB-C / USB-C
• Nabíjecí adaptér řídicí jednotky
• Nabíječka tabletu
• Uživatelská příručka ITS Reports
• Čisticí hadřík
