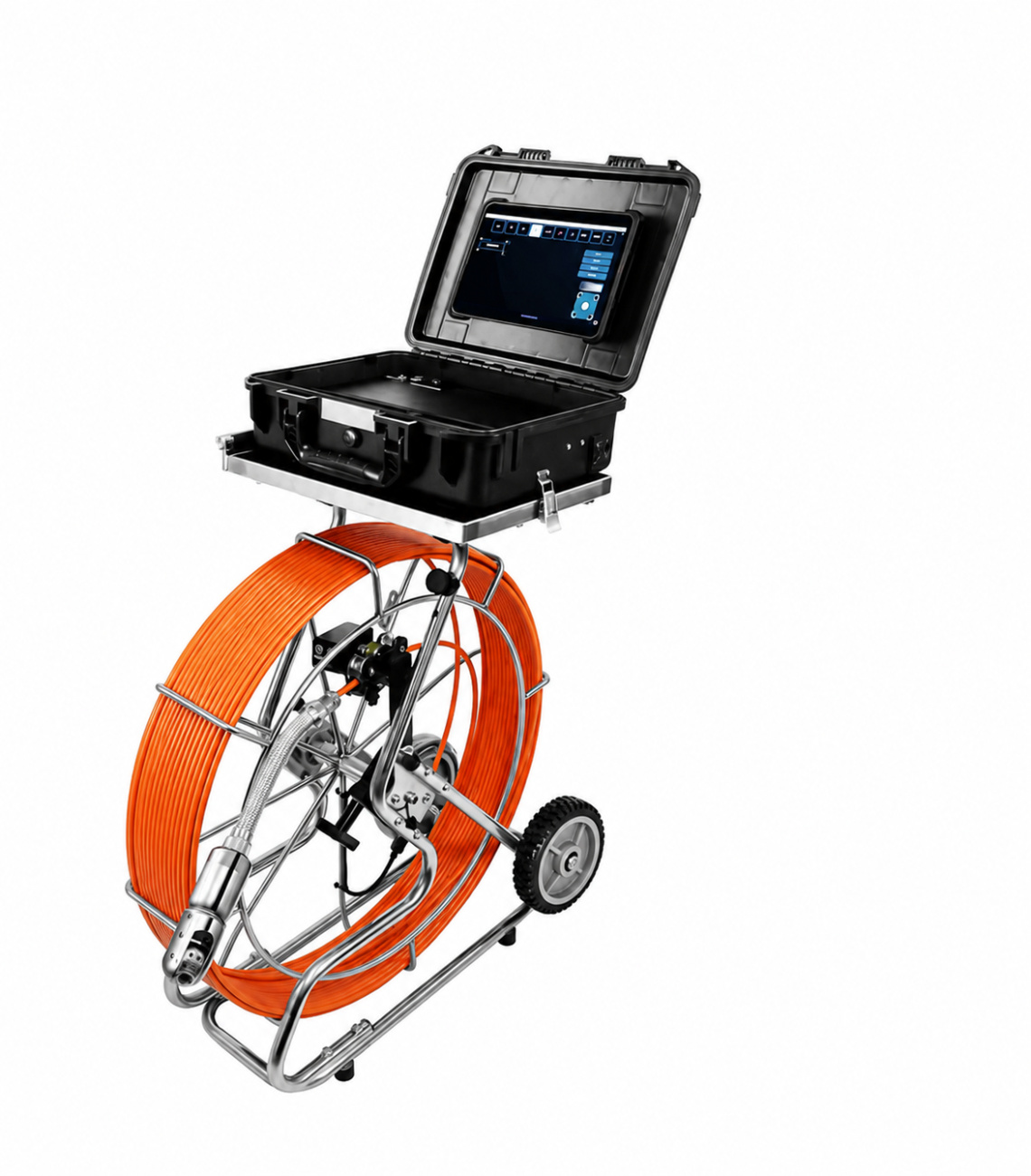

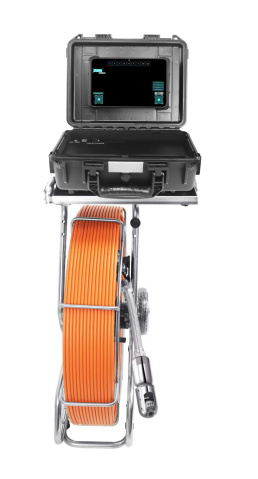

OXE InspCam Compact 60 Pan Tilt 50 mm cable 9 mm ZOOM MultiCam Control Box

OXE InspCam Compact 60 Pan Tilt 50 mm ZOOM MultiCam Control Box

Profesionální kamerový systém je určen pro kontrolu potrubí, šachet a dalších obtížně přístupných prostor. 50mm kamerová hlava umožňuje neomezené otáčení o 360°, naklápění o 180° a využití digitálního zoomu. Obrazový snímač s rozlišením 1,3 Mpx AHD, zorný úhel 120° a čtyři LED diody zajišťují přehledný obraz také ve tmě. Konstrukce z nerezové oceli se safírovým sklem splňuje krytí IP68 a odolává tlaku až 10 bar.

Součástí systému je 60m laminátový tlačný kabel o průměru 9 mm, ruční naviják s kolečky a digitálním počítadlem délky. MultiCam Control Box s odolným 10,1" tabletem R7 umožňuje sledovat živý obraz a pořizovat fotografie i videa. Software ITS Reports s doživotní licencí slouží k vytváření inspekčních zpráv podle normy EN 13508-2 a jejich exportu do PDF.

Řídicí jednotku OXE MultiCam Control Box s odolným Android tabletem si můžete prohlédnout a zakoupit také jako samostatný produkt.

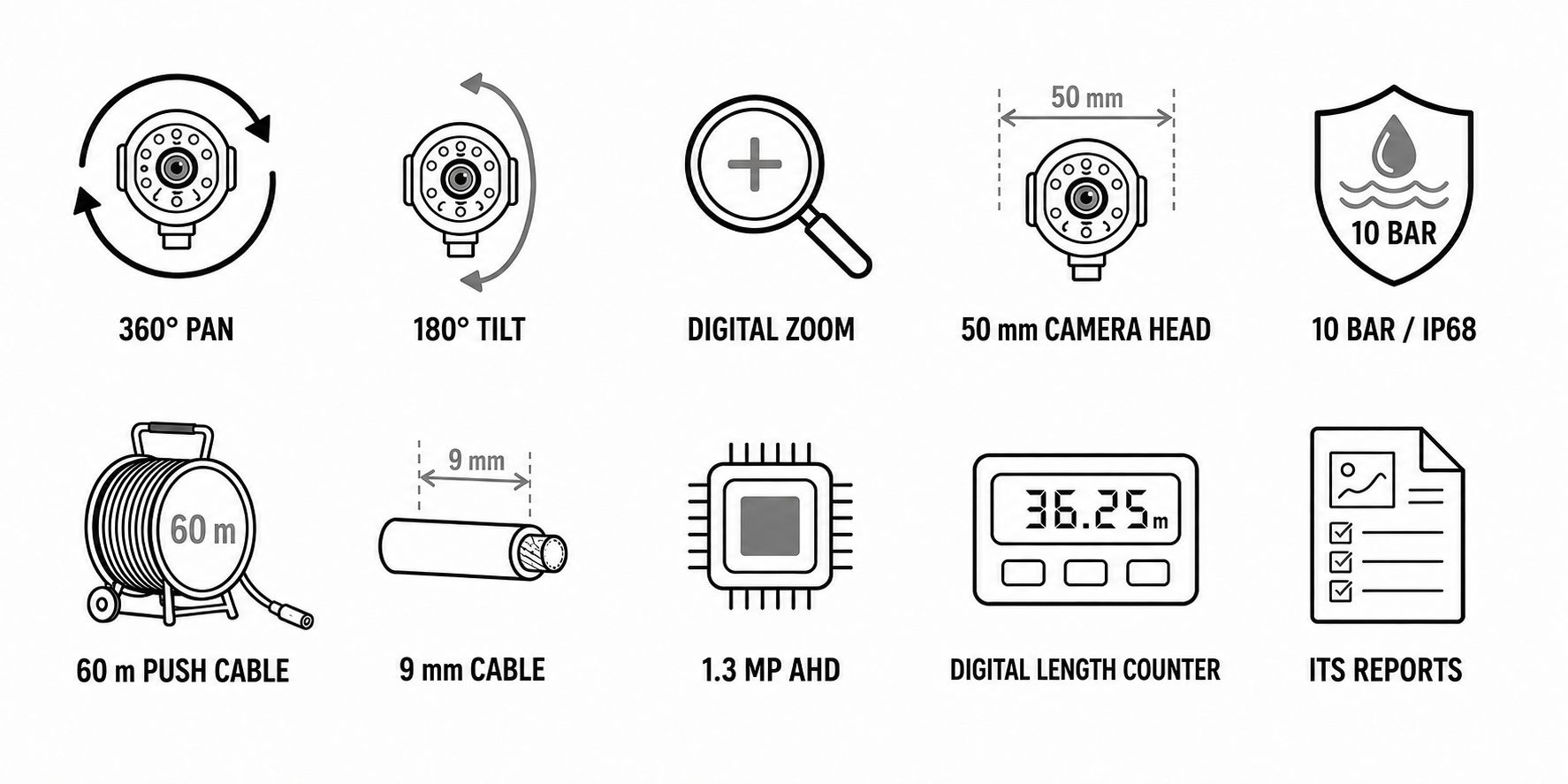

Hlavní funkce

• Elektricky ovládaná 50mm kamerová hlava
• Neomezené otáčení kamery o 360°
• Naklápění kamerové hlavy o 180°
• Digitální zoom ovládaný prostřednictvím tabletu
• Obrazový snímač 1,3 Mpx AHD
• Široký zorný úhel 120°
• Čtyři výkonné bílé LED diody
• Vodotěsnost IP68 a odolnost 10 bar
• Konstrukce z nerezové oceli a safírového skla
• 60m laminátový tlačný kabel o průměru 9 mm
• Ruční naviják s kolečky
• Digitální počítadlo vysunuté délky
• Pořizování fotografií a videozáznamů
• Odolný 10,1" tablet R7 se systémem Android
• Software ITS Reports s doživotní licencí a exportem do PDF

Kvalitní obraz a výkonné LED osvětlení

Kamera využívá 1/3" CMOS snímač s rozlišením 1,3 Mpx AHD a širokým zorným úhlem 120°. Čtyři výkonné bílé LED diody zajišťují dostatečné osvětlení potrubí, šachet a dalších tmavých prostor. Technik tak může snadněji rozpoznat praskliny, usazeniny, netěsnosti a jiné závady. Obraz z probíhající kontroly se přenáší v reálném čase na displej dodávaného tabletu.

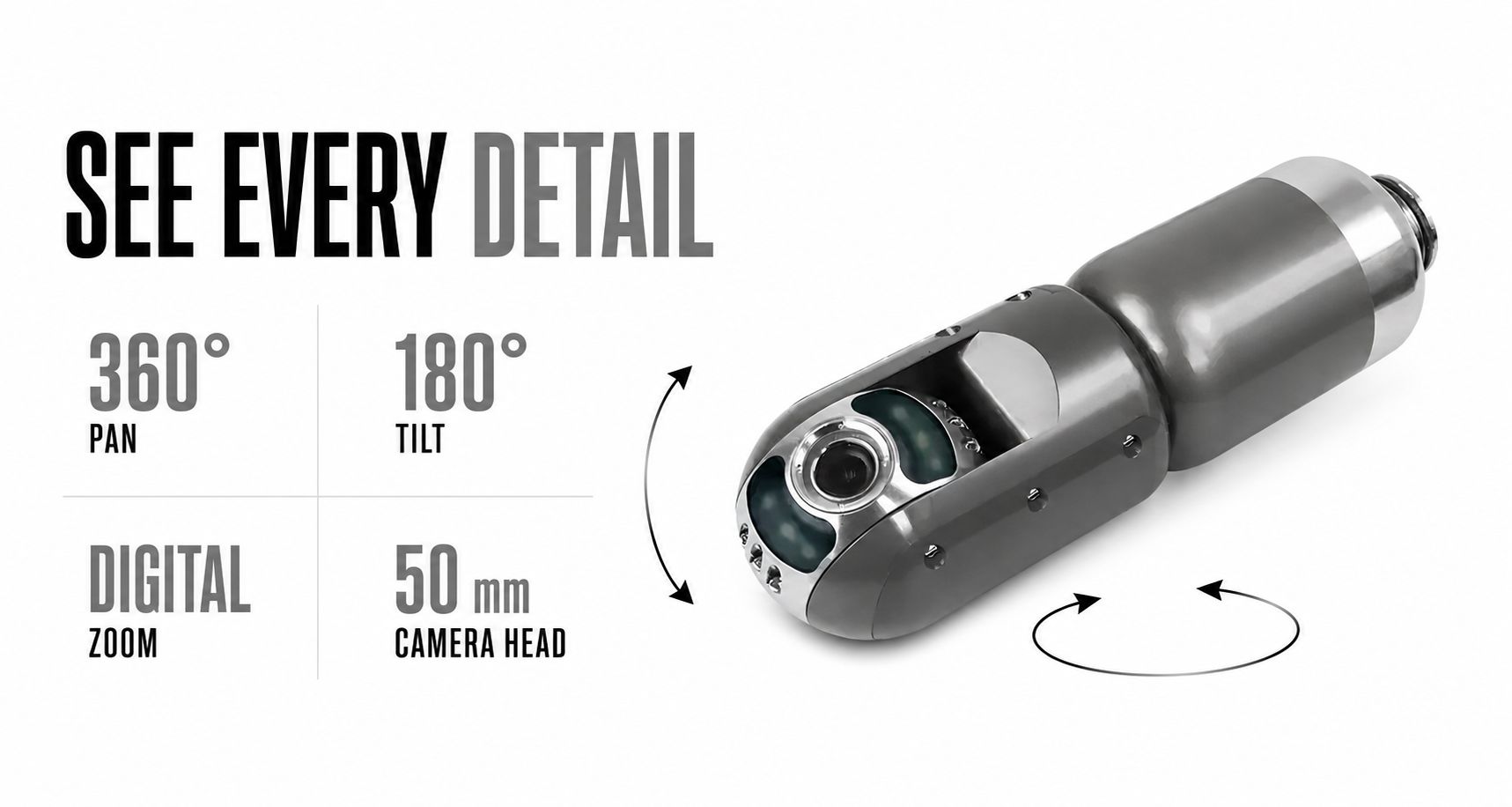

Otočná kamerová hlava s digitálním zoomem

Elektricky ovládaná kamerová hlava o průměru 50 mm umožňuje neomezené otáčení o 360° a naklápění v rozsahu 180°. Směr pohledu lze během inspekce plynule měnit prostřednictvím tabletu. Digitální zoom navíc umožňuje přiblížit vybranou část obrazu a podrobněji prozkoumat nalezenou závadu. Díky širokému rozsahu pohybu lze kontrolovat stěny, spoje i další části potrubí bez nutnosti manipulovat s celým navijákem.

Odolná konstrukce pro práci pod vodou

Tělo kamerové hlavy je vyrobeno z nerezové oceli a objektiv chrání safírové sklo. Kamera splňuje stupeň krytí IP68 a odolává tlaku až 10 bar. Je proto připravena také na inspekce ve vlhkém prostředí nebo pod vodní hladinou. Provozní teplota od 5 do 50 °C umožňuje použití systému v různých pracovních podmínkách.

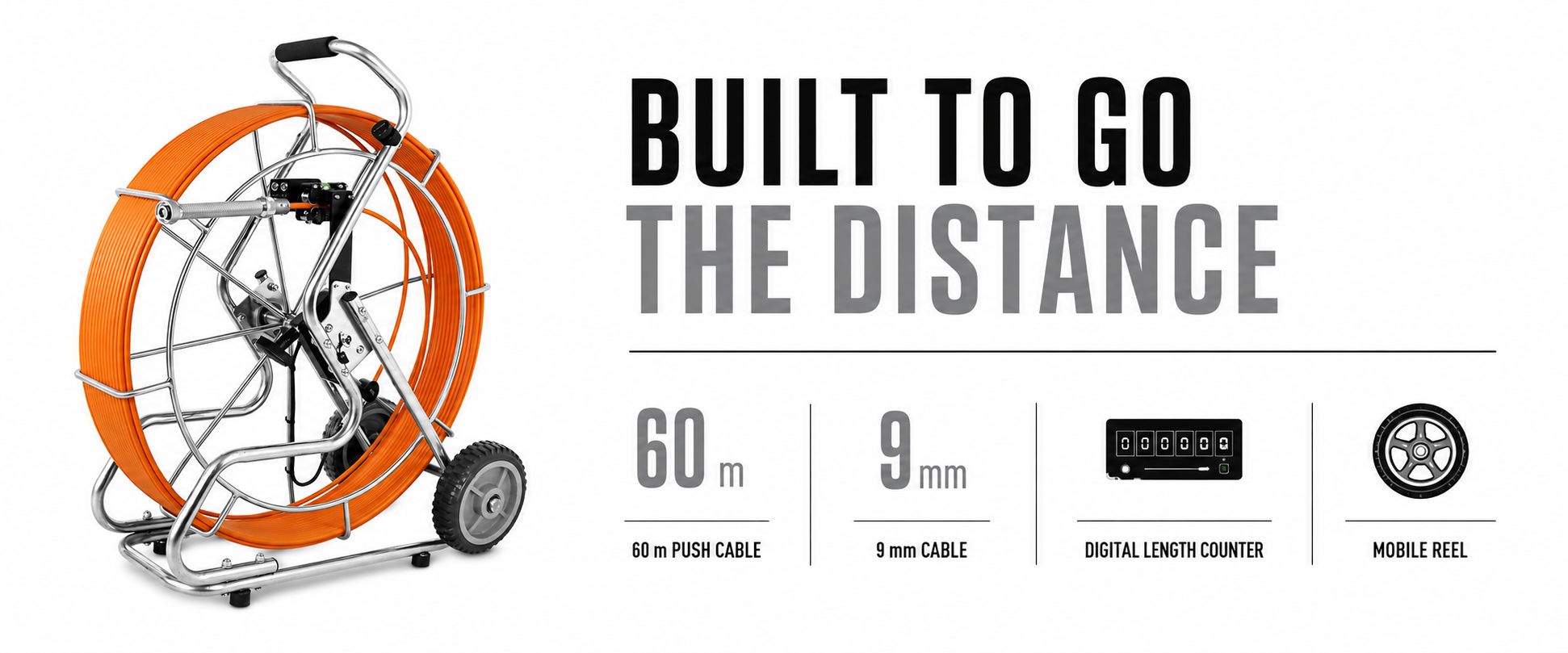

Pevný 60m tlačný kabel

Laminátový tlačný kabel o délce 60 metrů a průměru 9 mm pomáhá vést kamerovou hlavu potrubím i na větší vzdálenost. Jeho pevnější konstrukce usnadňuje posouvání kamery a současně poskytuje potřebnou pružnost při průchodu kontrolovaným prostorem. Výrazná barva kabelu navíc usnadňuje kontrolu jeho odvíjení a zpětného ukládání na naviják.

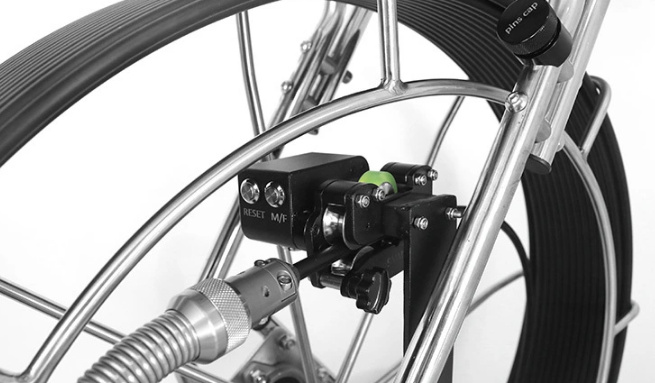

Praktický naviják s digitálním měřením

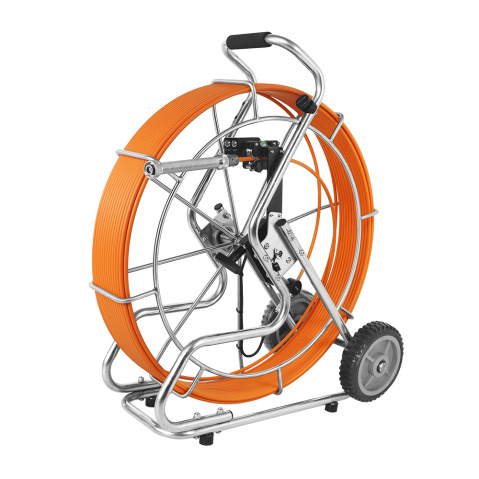

Kabel je uložen na ručním navijáku z nerezové oceli, který je vybaven kolečky a výsuvným madlem pro snadnější přepravu. Digitální počítadlo zobrazuje aktuální délku vysunutého kabelu v metrech nebo stopách a pomáhá určit přibližnou polohu nalezené závady. Konstrukce navijáku udržuje kabel přehledně uložený a usnadňuje manipulaci se systémem v terénu.

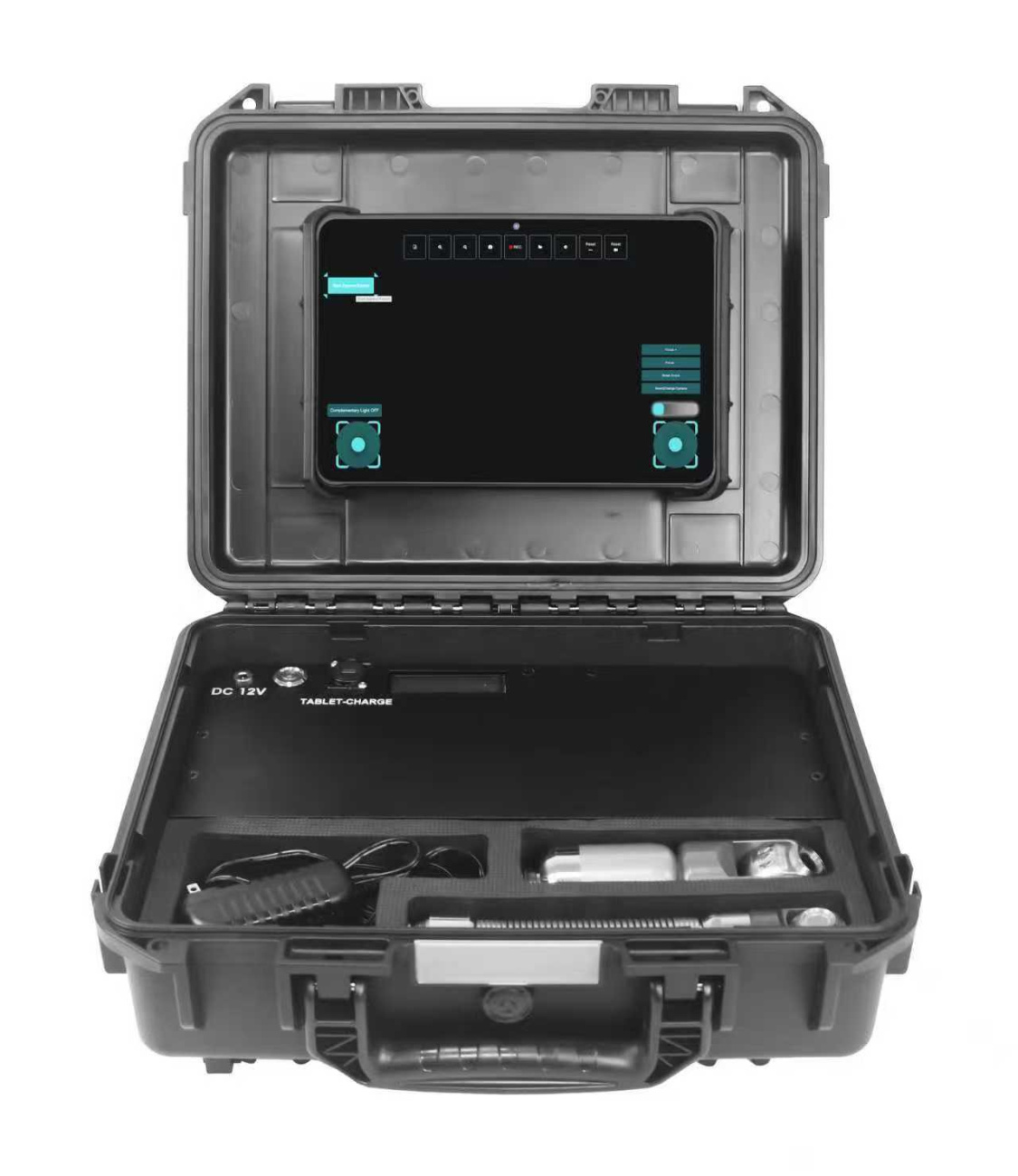

MultiCam Control Box a odolný tablet R7

Ovládání systému zajišťuje MultiCam Control Box s odolným 10,1" tabletem R7 se systémem Android. Na jeho displeji lze sledovat živý obraz, ovládat kamerovou hlavu, používat digitální zoom a pořizovat fotografie i videozáznamy. Tablet podporuje ovládání v pracovních rukavicích a připojení přes Wi-Fi, Bluetooth 5.1 a 4G LTE. Provozní výdrž přibližně 7 hodin umožňuje provádět delší inspekce bez častého dobíjení.

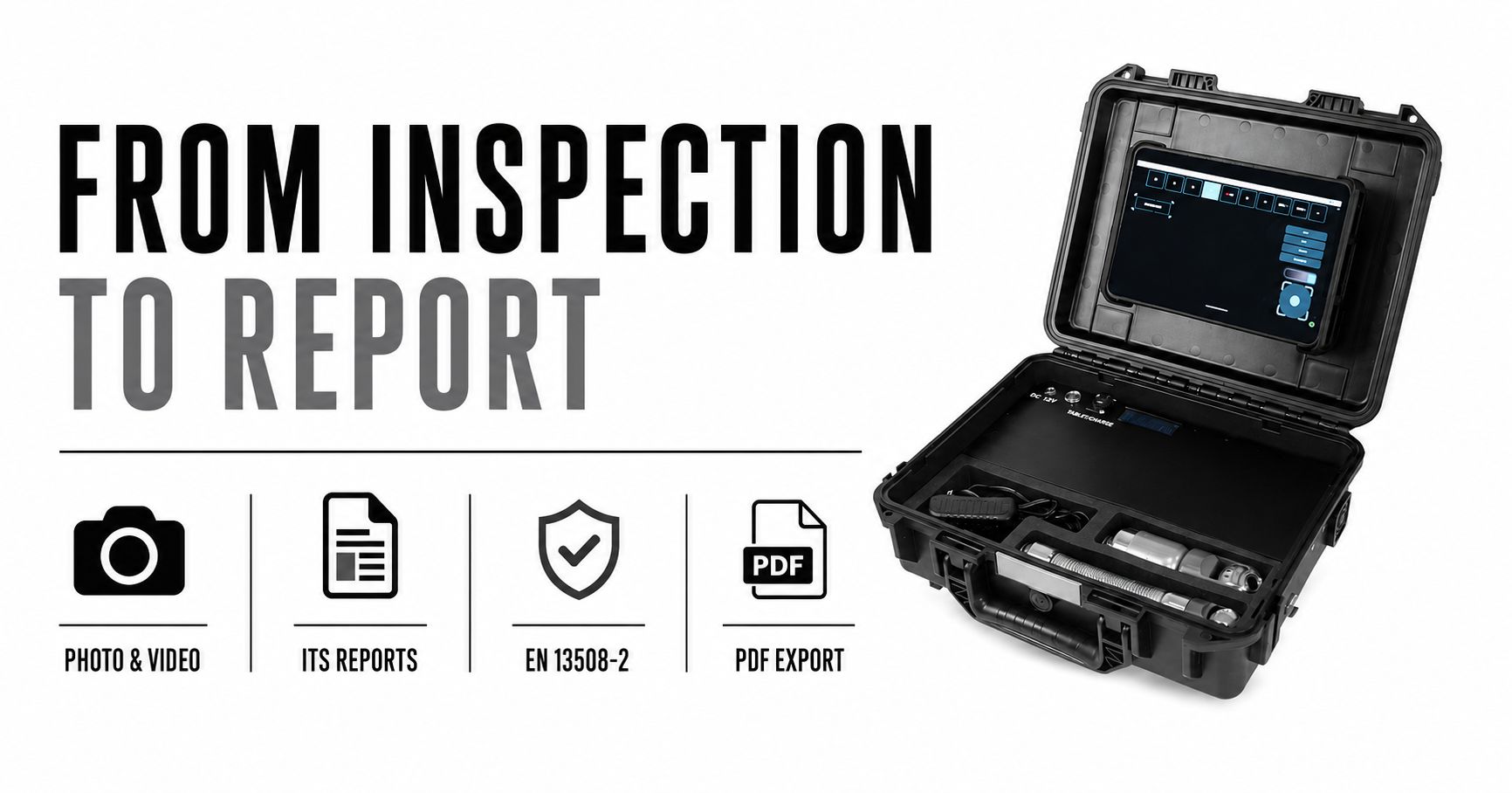

Software ITS Reports a profesionální dokumentace

Software ITS Reports s doživotní licencí umožňuje ukládat získaná data a vytvářet inspekční zprávy podle normy EN 13508-2. Do dokumentace lze doplnit informace o zakázce, pořízené záznamy a zjištěné závady. Hotové zprávy lze následně exportovat do formátu PDF. Výsledky inspekce je tak možné přehledně zpracovat a předat zákazníkovi nebo archivovat pro další použití.

Široké možnosti profesionálního využití

Kompletní sestava je vhodná pro kontrolu potrubí, kanalizace, šachet a dalších obtížně přístupných prostor. Propojení otočné kamerové hlavy, pevného tlačného kabelu, digitálního měření a profesionálního reportovacího softwaru usnadňuje celý postup od samotné inspekce až po zpracování výsledků. Kamerovou hlavu lze používat v potrubí o přibližném průměru 60 až 450 mm, což rozšiřuje možnosti nasazení systému.

Obsah balení

• 50mm otočná a naklápěcí kamerová hlava
• Ruční kabelový naviják s 60m tlačným kabelem
• MultiCam Control Box
• Odolný tablet R7
• Software ITS Reports s doživotní licencí
• Propojovací videokabel (6pinový)
• Kabel digitálního počítadla délky (8pinový)
• Kabel USB-C / USB-C
• Sada středících prvků pro kamerovou hlavu
• Nabíjecí adaptér řídicí jednotky
• Nabíječka tabletu
• Uživatelské příručky
• Těsnicí kroužky
• Čisticí utěrka
• Brašna na nářadí
• Testovací kabel
