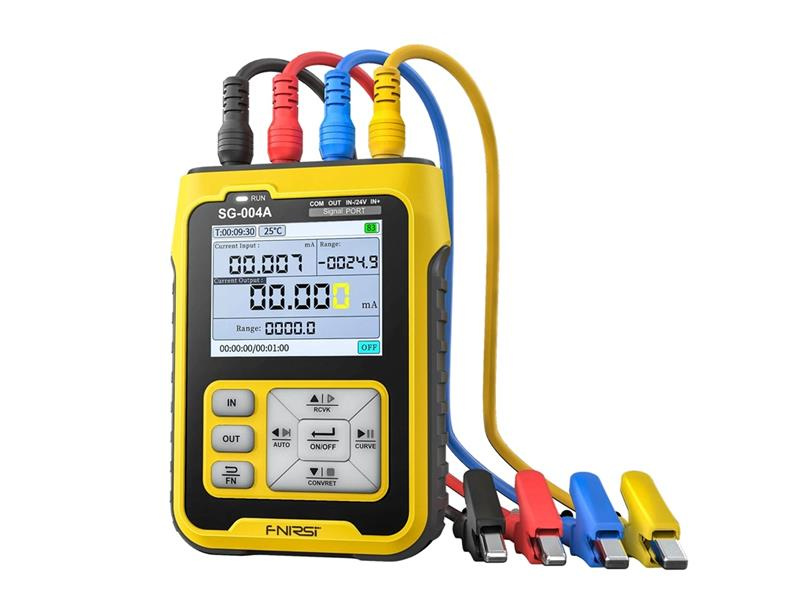

Generátor FNIRSI SG-004A

FNIRSI SG-004A multifunkční generátor signálů, měření termočlánů a odporu, 24 V, 0-24 mA, USB-C, představuje výkonný a univerzální přístroj pro profesionální i hobby použití v oblasti elektroniky a elektrotechniky, kteří vyžadují spolehlivý zdroj různých typů signálů pro testování, měření a diagnostiku elektronických obvodů.
Generátor podporuje široký frekvenční rozsah, umožňující generování signálů od nízkých až po velmi vysoké frekvence. Je ideální pro komplexní testování analogových i digitálních obvodů. Generátor signálů je ideálním řešením pro každého, kdo hledá univerzální, přesný a snadno použitelný zdroj signálů pro své elektronické projekty a experimenty. Lze jej využít i pro ladění systémů PLC a DCS, nastavení polohovače ventilů, detekci měniče atd. a tak dále.
Zařízení je vybaveno intuitivním uživatelským rozhraním a podsvíceným 2,4" barevným displejem, který zobrazuje všechny důležité informace včetně aktuálně nastavených parametrů a jejich změn v čase ve formě grafu. To usnadňuje sledování a analýzu signálů v reálném čase.
Díky kompaktním rozměrům a nízké hmotnosti je tento generátor ideálním společníkem pro práci v laboratoři, v terénu nebo při návštěvě klientů.


Parametry produktu:

- malé rozměry, nízká hmotnost
- výstupní napětí až 30V
- výstupní proud max. 24 mA
- výstupní frekvence max. 9999Hz
- zobrazení záznamu křivky v reálném čase
- 2,4" TFT Full Color HD displej s podsvícením
- podporuje napěťový, proudový, frekvenční, termočlánkový a další signální režimy pro výstup i vstup
- poskytuje podporu pro nezávislé napájení 24V
- vizualizaci křivky v reálném čase
- zaznamenávání historických dat


Technické parametry:

- měření proudu: Rozsahy: 0–24mA, Přesnost: ±(0,02%+0,003), Rozlišení: 0,001mA, Vnitřní impedance: 100ohm
- měření napětí: Rozsahy: 0–24V, Přesnost : ±(0,02%+0,003), Rozlišení: 0,001mA, Vnitřní impedance: 500Kohm
- pasivní měření: Rozsahy: 0–24mA, Přesnost: ±(0,02%+0,003), Rozlišení: 0,001V, Vnitřní impedance: 100ohm
- 24V smyčka: Rozsahy: 0–24mA, Přesnost: ±(0,1%+0,005), Rozlišení: 0,01mA, Vnitřní impedance: 100ohm
- frekvence: Rozsahy: 0–9999Hz, Přesnost: ±2%, Rozlišení: 5 číslic, Vnitřní impedance: 1MKohm
milivolt: Rozsahy: –10~100mV, :0,0±3% přesnost +0,03), Rozlišení: 0,01 mV, Vnitřní impedance: 2Kohm
- termočlánek (TC-S): Rozsahy: 0~1760°C, Přesnost: ±(0,2%+1), Rozlišení: 1°C, Vnitřní impedance: 2Kohm
- termočlánek (TC-B): Rozsahy : 0~18100°C, Přesnost: ±(0,5%+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- termočlánek (TC-E): Rozsahy: 0~990°C, Přesnost: ±(0,2%+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- termočlánek (TC-K): Rozsahy: 0~1320°C, Přesnost: ±(0,2%+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- termočlánek (TC-R): Rozsahy: 0~1760°C, Přesnost: ±(0,3%+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- termočlánek (TC-J): Rozsahy: 0~1190°C, Přesnost: ±(0,3 %+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- termočlánek (TC-T): Rozsahy: 0~390°C, Přesnost: ±(0,2%+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- termočlánek (TC-N): Rozsahy: 0~1290°C, Přesnost: ±(0,2%+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- termočlánek (WRe3/25): Rozsahy: 0~2320°C, Přesnost: ±(0,2%+1), Rozlišení: 1°C, Vnitřní impedance: 2K
- odpor: Rozsahy: 0~390ohm, Přesnost: ±(0,2%+1), Rozlišení: 0,1°ohm
- Pt100: Rozsahy: –200 – 650°C, Přesnost: ±(0,5%+1), Rozlišení: 0,1°C
- Cu50: Rozsahy: –20 – 15°C, Přesnost: ±(0,5%+1), Rozlišení: 0,1°C

Výstupní signál:
- proud: 0 – 24mA
- napětí: 0 – 24V
- frekvence/PVM: 0 – 9999Hz
- 24 V smyčka: 0 –24mA
- mV/ termočlánek: –10 – 110mV
- tepelný odpor: 0 – 390ohm

Vstupní signál:
- proud: 0 – 24 mA
- napětí: 0 – 24V
- frekvence/PVM: 0 – 9999Hz
- mV/ termočlánek: –10 – 110mV
- tepelný odpor: 0 – 400ohm

Další specifikace:
- napájecí konektor: USB-C
- vstup: 5/10W max.
- baterie: 3,7 V 3000mAh
- režim Standby: 24hod
- LCD: 2,4" barevný
- rozměry: 82×27×112mm
- hmotnost: 167g
