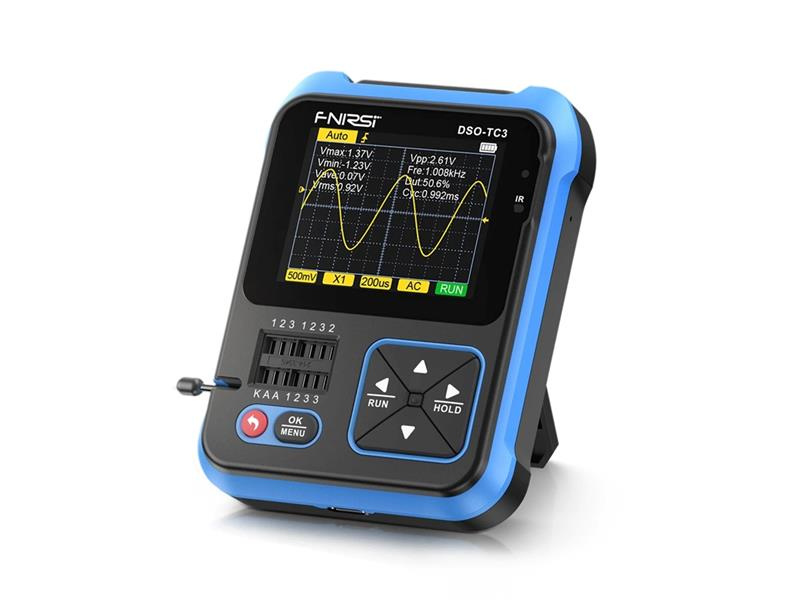

Osciloskop, generátor funkcí a tester součástek FNIRSI DSO-TC3

Osciloskop 500kHz, generátor funkcí a tester součástek FNIRSI DSO-TC3, je kompaktní digitální osciloskop s několika funkcemi:

Ruční osciloskop:
DSO-TC3 má vzorkovací frekvenci v reálném čase 10MS/s a šířku pásma 500 kHz. Díky kompletním funkcím spouštění (jednoduché, normální, automatické) lze libovolně používat periodické analogové signály i neperiodické digitální signály. Je vybaven výkonným tlačítkem AUTO, které umožňuje zobrazovat průběhy měření bez zdlouhavého nastavování.

Tester tranzistorů:
Funkce testeru tranzistorů umožňuje automaticky identifikovat a měřit různé tranzistory, včetně tranzistorů NPN a PNP, N-kanálových a P-kanálových tranzistorů s polem účinku, tranzistorů s polem účinku, diod, dvojitých diod, tyristorů, rezistorů, induktorů, kondenzátorů a dalších pasivních součástek.

Generátor signálu:
Generátorsignálu má na výběr ze 6 průběhů: sinusový průběh, obdélníkový průběh, pulzní průběh, trojúhelníkový průběh, náběhový průběh a stejnosměrný průběh. Výstupní frekvence, výstupní napětí a výstupní pracovní cyklus jsou nastavitelné.


Technické parametry:

Specifikace tester tranzistorů:
- triody:ß je větší než 10 a menší než 600
- diody: úbytek napětí v přímém směru <4,5V
- regulovaná dioda: 0,01~32V
- MOSFET: JFET,IG­BT,MOSFET
- SCR: zapínací napětí <5V, spouštěcí proud hradla pólu <6mA
- TRIAC: zapínací napětí <5V, pólový spouštěcí proud <6mA
- kondenzátor: 25pF~100­mF
- odpor: 0,01ohm~50Mohm
- induktčnost: 10uH~1000mH
- baterie: 0,1 ~ 4,5 V
- vstupní napětí: 0 ~ 40 V
- DS18B20: 0–85°C
- DHT11:0–60°C / 5–95%
- infračervené dálkové dekódování: NEC protokol infračerveného kódu

Specifikace digitální osciloskop:
- vzorkovací frekvence v reálném čase: 10MSa/s
- analogová šířka pásma: 500kHz
- vstupní odpor:1Mohm
- způsob spojení:AC/DC
- rozsah testovacího napětí: 400V
- vertikální citlivost (x1): 10mV-10V
- horizontální časová základna: 1us-10s
- režim spouštění: Auto / Normal / Single
- typ spouště:Vzestupná hrana / Klesající hrana
- zastavení tvaru vlny: ano
- automatické měření: ano

Generátor signálu:
- sinusová vlna:1–100KHz / 0–3,3V / 50%
- čtvercová vlna:1–100KHz / 3,3V / 50%
- pulse wave:1–100KHz / 3.3V / 0–100%
- triangle wave:1–100KHz / 0–3.3V / 50%
- ramp:1–100KHz / 0–3.3V / 0–100%
- DC: 0–3,3 V

Ostatní parametry:
- displej: 2,4palcový barevný TFT 320×240 pixelů
- baterie: interní dobíjecí baterie s kapacitou 3000 mA
- rozměry: přibližně 150 mm x 70 mm x 30 mm
- hmotnost: přibližně 200 g

Obsah balení:
– přístroj FNIRSI DSO-TC3
– 3× zkušební háček
– nabíjecí kabel USB C
– příručka

Upozornění:
Sonda P6100 s konektorem MCX není součástí balení, nutno dokoupit zvlášť.
