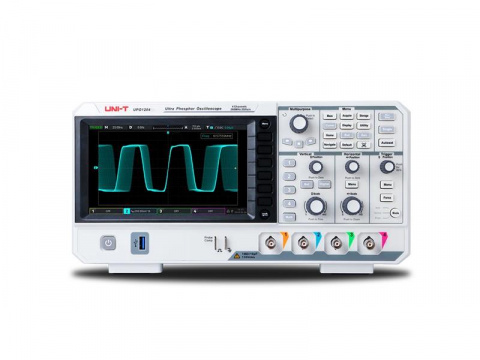

Osciloskop UNI-T UPO1204

Na tento výrobek poskytujeme 3 roky záruku.

Digitální fosforový osciloskop UPO1204 řady UPO1000 využívá inovativní UNI-T Ultra Phosphor 2.0 s novým vylepšeným vzhledem a funkcí hlubokého ukládání, vysokou rychlostí snímání průběhu, nahráváním a přehráváním průběhu v reálném čase a zobrazením dosahuje až 2GSa/s. Řada podporuje nezávisly modul DVM, bohaté funkce spouštění a dekódování sběrnice a podporuje hardwarové dekódování v reálném čase s plnou pamětí. Je široce používán v mnoha oblastech, včetně návrhu vestavěných systémů, instrumentace, průmyslové elektroniky, spotřební elektroniky, automobilové elektroniky, údržby v terénu, výzkumu, vývoji, vzdělávání a mnoha dalších oblastech..


Parametry produktu:

Digitální osciloskop UPO1204 je vybaven špičkovou digitální 3D technologií známou jako Ultra 2.0.
- šířka pásma: 200 MHz
- kanály: 4 analogové
- vzorkovací frekvence v reálném čase : 2GSa/s
- doba náběhu: ≤1,8 ns
- hloubka paměti: 56 Mpts
- rychlost snímání tvaru vlny : 500 000 wfms/s

- Fast Acquire Phosphor ™ : využívá originální technologii displejů Ultra Phosphor
- Hardwarové nahrávání v reálném čase : maximální počet záznamů 120 000 snímků
- dlouhá délka pamětí záznamu : 56 Mpts délka paměti záznamu pro informace v plné frekvenční doméně při vysokých vzorkovacích frekvencích bez zkreslení průběhů
- 36 měření parametrů : podpora rychlého měření všech parametrů a statistických funkcí. Volitelné měření na obrazovce a kurzorem vybraná oblast měření, nastavení prahových hodnot, které vám pomohou přesně analyzovat specifické parametry
- vysoký snímací výkon : díky inovativní technologii paralelního zpracování digitálního signálu může normální vzorkování dosáhnout ultra vysoké rychlosti snímání 150 000 wfms/s a režim rychlého snímání může dosáhnout 500 000 wfms/s
- navigační funkce : nabízí tři režimy navigace: čas, značka a segment pro rychlé nalezení cílového průběhu. Podporuje automatické posouvání pro zobrazení paměťových průběhů s možností nastavení několika rychlostí pro usnadnění komplexního sledování trendů
- DVM : vestavěný digitální voltmetr (DVM) s možností nastavení alarmu překročení limitu
- měření kurzoru : podpora měření CH1, CH2, CH3, CH4, MATH, REF současně; podpora měření obrazovky, možnost současného měření času a napětí
- záznamy průběhů lze uložit ve video formátu : zaznamenaný průběh lze přehrát a sledovat na straně počítače pro zlepšení uživatelského prostředí
- Hardwarové dekódování v reálném čase s plnou pamětí : s pamětí o hloubce 56 Mbps dosahuje rychlost dekódování 3 protokolů (RS232/UART, I2C, SPI) milisekund, což je stokrát rychlejší než rychlost softwarového dekódování, a výrazně zlepšuje efektivitu analýzy.
- 1Mpts vylepšená FFT : podpora zobrazení ve více doménách, nezávislého zobrazení spektra a vícerozměrné vizualizace charakteristik signálu. Nabízí 4 režimy stopy a 4 režimy detektoru pro splnění různých analytických potřeb. Podpora automatického měření vrcholů stopy pro rychlou identifikaci klíčových spektrálních charakteristik.


Technické parametry:

- typ osciloskopu: číslicový
- napájení : 100V-240V AC, 50/60Hz
- počet kanálů: 4 analogové
- šířka pásma: 200 MHz
- vzorkovací frekvence v reálném čase: 2GSa/S
- doba náběhu: ≤1,8 ns
- délka paměti záznamu: 56Mpts
- vstupní impedance: 1MΩ ± 2% / 16pF ± 2pF
- druh použitého zobrazovače: LCD TFT 7"
- spouštění: nástupná hrana, Nth Edge, okénkem, pattern, runt, sestupná hrana, se zpožděním, šířkou impulzu, slope, timeout, video signálem
- časová základna: 1n...1ks/dílek
- max. vstupní napětí: 400V
- vertikální rozlišení: 8bit
- vazba vstupu: AC, DC, GND
- rozhraní: AUX, EXT Trig, LAN, USB device, USB Host
- rozměry (D x Š x V): 306 mm × 138 mm × 107 mm
- přepravní hmotnost: <2,5 kg

Obsah balení :
- napajecí kabel
- kabel USB 2.0
- sonda 200MHz*4 (UT-P05)

Výrobce: UNI-T
