Detektor kabelů LA-1012

Detektor kabelů LA-1012

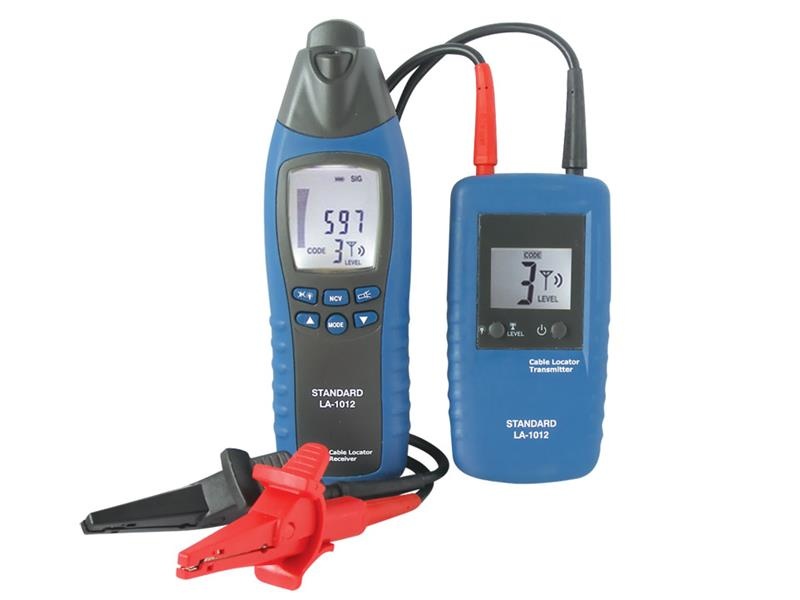

Kabelový lokátor je sestaven ze dvou částí - z vysílače a z přijímače. Tyto části jsou přenosné měřicí přístroje a používají se k detekci a trasování vodičů a kabelů. Signál generovaný vysílačem je v podstatě modulovaný proud, který vytváří slabé magnetické pole v okolí vodiče. Toto elektromagnetické pole indukuje v cívce přijímače napětí. Toto indukované napětí je zesíleno, dekódováno a přijímačem převedeno na původní signál. Výsledek je zobrazen na displeji. Nastavené parametry vysílače musí odpovídat typu měřeného vodiče a musí s vodičem tvořit uzavřený proudový obvod.

Parametry produktu:

- vyhledávání vodičů pod omítkou, přerušení vodičů, zkraty na vodičích
- trasování vodičů uložených v zemi
- detekce pojistek a přiřazení proudových obvodů
- trasování zásuvek a distribučních zásuvek, které byly náhodou skryty pod omítkou
- detekce přerušených vodičů a zkratů u rozvodů podlahových topení
- trasování kovových trubek rozvodů vody a topení
- ve všech oblastech použití (jak pod napětím, tak bez napětí) jsou prováděny bez použití nějakých dodatečných pomůcek
- na displeji vysílače se zobrazuje přenosová úroveň, přenosový kód a přítomnost cizího napětí
- přijímač zobrazuje úroveň příjmu, přenosový kód a současně detekuje přítomnost síťového napětí
- automatické a manuální nastavení citlivosti
- možnost vypnutí akustického signálu přijímače
- Auto-Power-Off (funkce automatického vypnutí)
- podsvícení
- možnost přisvícení, pokud pracujete v podmínkách s nevyhovujícím osvětlením

Technické parametry:

Vysílač:
- výstupní signál: 125 kHz
- detekce externího napětí: ano
- rozsah napět: 12V - 400V
- frekvenční rozsah: 0 - 60Hz
- displej: LCD
- detekce externího napětí: max. 400V AC/DC
- kategorie přepětí: CAT Ill 300V
- stupeň vyzařování: 2
- automatické vypnutí: přibližně po jedné hodině nečinnosti
- napájení: 1x 9V baterie, NEDA 1604, 6F22
- spotřeba: max. 18mA
- pojistka: F0.5A 500V, 6.3 x 32 mm
- provozní teplota: 0 až 40°C, max 80% RH (bez kondenzace)
- skladovací teplota: -20 až 60°C, max 80% RH (bez kondenzace)
- nadmořská výška: až do 2000 m
- rozměry: 130 x 69 x 32mm
- hmotnost: cca 130g

Přijímač:
- hloubka trasování: závisí na materiálu a aplikaci
- mód lokace kabelu: cca 0 - 2m (jednofázová aplikace) , cca 0 - 0,5m (dvoupólová aplikace)
- detekce napětí: cca 0 - 0.4m
- displej: LCD s funkcemi a analogovým zobrazením
- napájení: 1x 9V baterie, NEDA 1604, 1E6F22
- spotřeba: cca 23mA (bez podsvícení nebo osvětlení) , cca 35mA (s podsvícením), max. 40mA (podsvícení a osvětlení)
- automatické vypnutí: přibližně po 5 minutách nečinnosti
- provozní teplota: 0 až 40°C, max 80% RH (bez kondenzace)
- skladovací teplota: -20 až 60°C, max 80% RH (bez kondenzace)
- nadmořská výška: až do 2000 m
- rozměry: 192 x 61 x 37mm
- hmotnost: cca 180g
