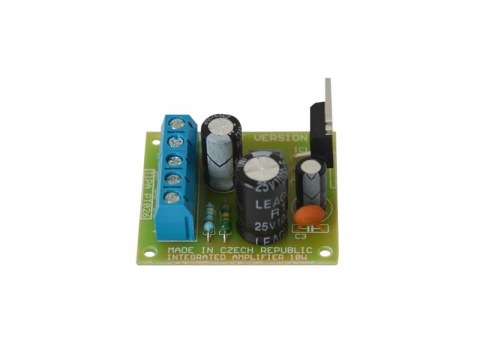

Stavebnice TIPA PT026M Integrovaný zesilovač 10W

Stavebnice TIPA PT026M Integrovaný zesilovač 10W
Stavebnice integrovaného 10W zesilovače o velmi malých rozměrech. Plošné spoje byly navrhnuty tak, aby bylo možno spojit dva monofonní kanály do jednoho stereofonního zesilovače. Pokud jste si zakoupili PT026M a nakonec jste se rozhodli pro stereo verzi, stačí dokoupit ještě jednu PT026M. PT026S obsahuje součástky a spoje pro oba dva kanály.

Díky obyčejnému nesymetrickému napájení lze toto zařízení využít rovněž jako zesilovač do auta napájený z 12-ti volté baterie, použitý obvod TDA2003 je odolný proti napěťovým špičkám vznikajícím při startování motoru. Obsahuje ochranu proti přepětí, přehřátí a zkratu na výstupu.

Základní údaje
Napájecí napětí: 8 - 18 V
Proudový odběr: max 0.5 A na kanál při 18 V a Rz 4R
Frekvenční rozsah: 40 Hz - 15 kHz
Zkreslení: 0.15% při f = 1kHz, Pout = 7.5W
Vstupní citlivost: 50 mV
Vstupní impedance: 150k
Výstupní impedance: min 1.6R
Výstupní výkon: Rz = 2R, Pout = 10W; Rz = 4R, Pout = 6W

Rozměry DPS: 35.6 x 39.4 mm

Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
