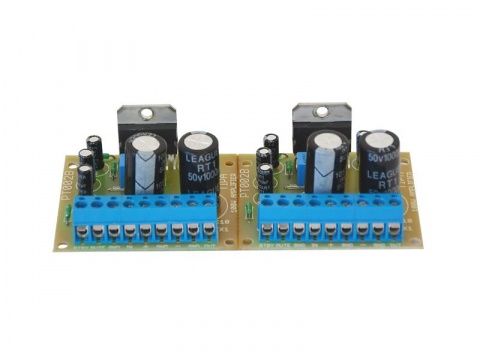

Stavebnice TIPA PT006 Zesilovač 2x100W s TDA7293

Stavebnice TIPA PT006 Zesilovač 2x100W s TDA7293
Stavebnice kvalitního stereo Hi-Fi zesilovače pracujícího ve třídě AB. Díky svým malým rozměrům, ochranám proti zkratu na výstupu, přehřátí a možnosti připevnění přímo ke kovové skříni (nutno integrovaný obvod odizolovat, na jeho chladicí ploše je záporná větev napájecího napětí. Při spojení s uzemněným chladičem by došlo ke zkratu a destrukci obvodu) najde své využití jistě na mnoha místech. Proudové rázy do reproduktoru při zapnutí a vypnutí zesilovače jsou u použitého obvodu minimální. Hlavní předností TDA7293 oproti TDA7294 je možnost symetrického napájení až 50V, což se odrazí na vyšším výkonu. (U TDA 7294 se uvádí hudební výkon 100W, u TDA7293 je to 100W sinusový, přeloženo do srozumitelného jazyka, výkon tohoto zesilovače je o cca 1/3 vyšší než, je tomu u PT002B využívající obvod TDA7294.

Stereofonní verze zesilovače je realizována spojením dvou univerzálních DPS PT002B, jedná se tedy o spojení dvou 100W zesilovačů PT005 do jednoho celku.

Napájecí napětí +/- 12 až 50V
Vstupní / výstupní impedance = 100kohm / min 4ohm
Výstupní výkon při napájení +/-29V - Rz=8ohm, 70W; Rz=4ohm, 100W
Zkreslení při výkonu 5W - 0,005%
Vstupní citlivost 650mV
Frekvenční rozsah (-3dB) 0,02 - 100kHz

Všechny hodnoty jsou uvedeny pro jeden kanál.
Rozměry: 117 x 52mm

Podrobnější informace a podpora stavebnic TIPA na http://stavebnice.tipa.eu
