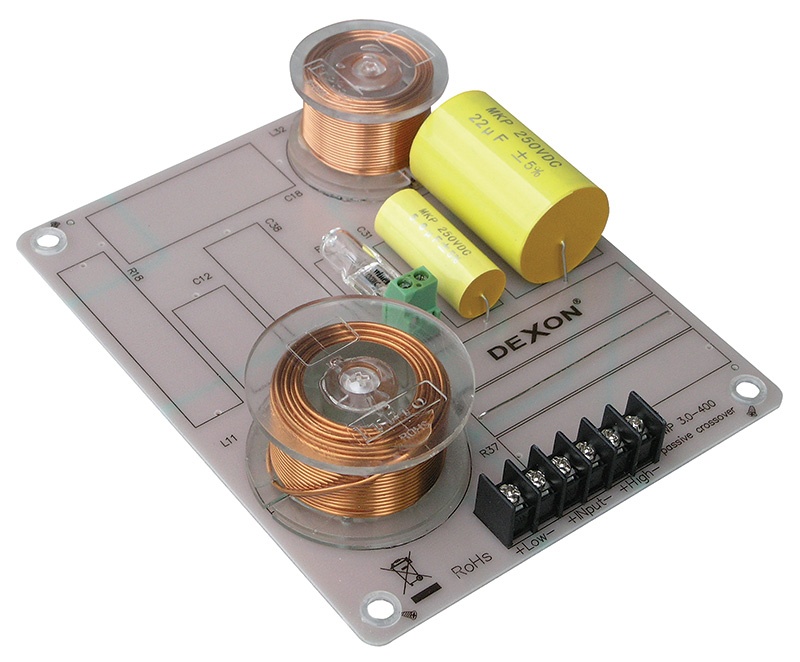

DEXON Výhybka 2WP 3,0-400

400 W, 8 Ω, 2 pásma, dělící frekvence 3 000 Hz, strmost 6 / 18 dB, volné pozice pro kompenzace impedance a útlum. Vhodné pro: profesionální reprosoustavy Kat. č.: 12 927

V roce 2018 oslavily naše výhybky úctyhodných 20 let. A tak jsme se rozhodli univerzální výhybky 2WP 3.0–400 a 3WP 0.7/4.5–350 inovovat.

Výhybky jsou nyní komplexnější s více pozicemi pro doplnění součástek pro přesnější nalazení výhybky. I nyní je vše na plošném spoji spolu s terminálem, ochrannou kompresní žárovkou pro výškovou větev a distančními sloupky pro mechanickou instalaci výhybky. Diskrétní součástky, jimiž výhybky osazujeme, vynikají úzkou tolerancí a tepelnou stálostí hodnot, cívky mají zásadně ložené vinutí a svitkové kondenzátory nízký ztrátový činitel.

Samotná elektrická zapojení v sobě skrývají filtry navrhované s ohledem na náhradní elektrické schéma reproduktorů, čímž bereme v úvahu nejenom indukčnost a reálný odpor kmitací cívky reproduktorů. Dále v zapojení je ponechána možnost utlumovat výškový reproduktor (volné pozice pro odporový dělič) a možnost kompenzovat průběh impedance všech reproduktorů.

- dvoupásmová pasivní reproduktorová výhybka
- zatížitelnost 400 W rms
- nominální impedance 8 / 8 Ohm
- dělící kmitočet 3 000 Hz
- horní strmost středobasového pásma 6 dB/oct.
- dolní strmost výškového pásma 18 dB/oct.
- výškové pásmo má otočenou polaritu pro vyrovnanější celkovou frekvenční charakteristiku reprosoustavy
- volná pozice pro zvýšení strmosti středobasového pásma na 12 dB/oct.
- volné pozice pro kompenzaci impedance basového reproduktoru RC členem
- volné pozice pro kompenzaci impedance výškového reproduktoru RC členem
- kompresní ochrana výškového reproduktoru halogenovou žárovkou 12 V / 20 W
- žárovka je osazena ve svorkovnici, je tak snadno vyměnitelná
- volné pozice pro zatlumení výškového reproduktoru rezistorovým děličem
- 1 cívka provedena na vzduchovém jádře s drátem CuL 1,5 mm2
- zbylé cívky provedeny na vzduchovém jádře s drátem 1 mm2
- kostřičky cívek používají tepelně odolný plast
- všechny cívky mají přesně ložené vinutí
- pozice cívek je volena s ohledem na minimalizaci ovlivňování sousedním elektromagnetickým polem
- průrazné napětí svitkových kondenzátorů 250 V DC / 150 V AC
- kvalitní svitkové kondenzátory - velmi nízký ztrátový činitel tg delta < 0,01 / 1 kHz
- tolerance kapacity kondenzátorů 5 %
- všechny součástky jsou podlepeny
- jednovrstvá deska tištěného spoje tl. 2 mm
- potisk desky s vyznačením pozic a číslování součástek
- nepájivá maska
- masivní šroubovací terminál pro připojení reproduktorů a vstupu reprosoustavy
- nalisované distanční sloupky pro montáž výhybky
- maximální pracovní teplota +50 °C
- rozměr 130 x 37 x 158 mm
- hmotnost 0,37 kg
